Présentation

garde-corps aluminium Panorama barreaudé en toiture terrasse

Panorama® est un système de garde-corps en aluminium qui permet de multiples combinaisons.

Le système propose des remplissages décoratifs variés : vitré, barreaudé, tôlé, HPL et différentes formes des lisses : rectangulaire, ronde et bombée ce qui permet de personnaliser les garde-corps afin de donner le caractère souhaité aux constructions à équiper.

Plusieurs sabots de fixation standard permettent de s'adapter à de nombreux cas de figure :

  • Sur dalle ou sur muret de balcon
  • En nez de dalle
  • Sur dalle isolée et étanchée en toiture-terrasse
  • Sur acrotère avec ou sans isolation, avec ou sans couvertine









Caractéristiques

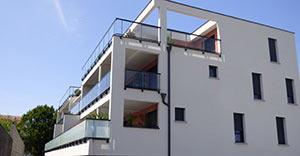

garde-corps aluminium Panorama balcon vitré avantages
  • Remplissage passant devant les montants
  • Personnalisation esthétique avec un large choix de modèles
  • Finition suivant 350 teintes et 3 textures
  • Livraison sur mesure avec plan de calepinage
  • Assemblage pratique et rapide grâce aux remplissages décoratifs pré-montés en usine

Nouveau !

  • Sabot D :
    Fixation dédiée aux toitures-terrasses accessibles, pour une installation conforme au DTU 43.1 et 20.12
  • Sabot C :
    Fixation sur le dessus de la dalle permettant l'habillage des nez de dalle







Attestation et règles de l'art

Panorama® est conforme aux normes :

  • NF P 01-012 (Dimensions des garde-corps)
  • NF P 01-013 (Essais : méthode et critères)
  • NF P 06-111-2/A1 (Annexe nationale à l’Eurocode 1)

et aux DTU d'étanchéité pour les poses en toitures-terrasses :

  • DTU 43.1 : Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de plaine
  • DTU 20.12 : Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d'étanchéité


BIM

Pour vos projets BIM, dani alu propose sa gamme de garde-corps Panorama® (série Vision uniquement) au forma Revit.

garde-corps aluminium Panorama lisses et main courante rondes










Mains courantes



garde-corps aluminium Panorama barreaudé main courante rectangulaire

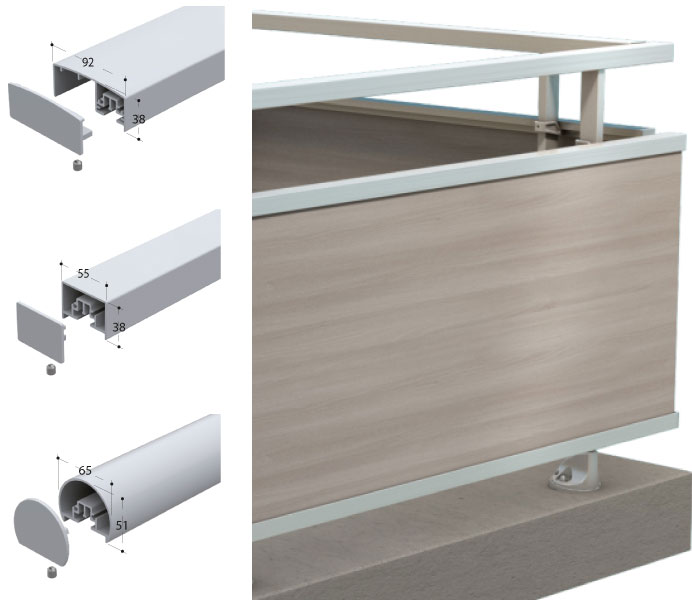

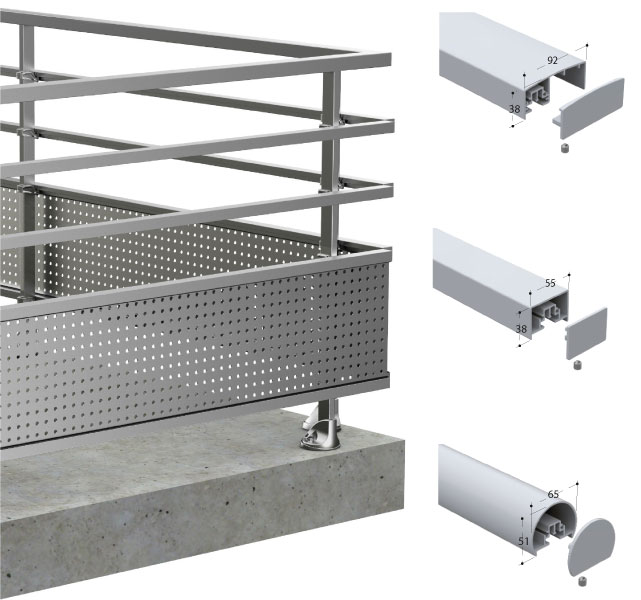

3 mains courantes sont disponibles :

  • La main courante rectangulaire est disponible pour tous les modèles avec vide sous main courante, une ou deux lisses intermédiaires. Elle s’harmonise avec les lisses de remplissage et les lisses intermédiaires rectangulaires.
  • La main courante ronde est disponible pour tous les modèles avec vide sous main courante, une ou deux lisses intermédiaires. Elle s’harmonise avec les lisses de remplissage et les lisses intermédiaires rondes.
  • La main courante bombée permet un remplissage toute hauteur, vitré, barreaudé ou tôlé. Elle s’accompagne en partie basse d’une lisse de remplissage rectangulaire.









Fixations pour balcon

garde-corps aluminium Panorama sabot B sur dalle platine réglage

Sabot B avec cale

Le sabot B se fixe sur dalle ou sur muret. Il permet de régler la verticalité du montant et l’horizontalité de la main courante. Une cale s’adapte au sabot pour une finition esthétique. Elle permet de :

  • cacher les vis de réglage
  • proposer un support rigide

La cale est ajourée pour faciliter l’évacuation des eaux de ruissellement.



Réglage de la verticalité du garde-corps :

le réglage de l’aplomb se fait par l’intermédiaire de 2 vis sur une plage de ±4,5°.

Réglage de la hauteur du montant jusqu’à 10mm.



  1. Cale







Sabot A5

Le sabot A5 propose un débord fin de 5 mm.
Il se fixe en nez de dalle, en intérieur ou en extérieur de muret.
Le sabot A5 est équipé de 4 vis de réglage pour assurer la verticalité des montants.

garde-corps aluminium Panorama sabot A5 fixation nez de dalle de balcon







garde-corps aluminium Panorama fixation A60 avec couvertine

Sabot A40


Le sabot A40 propose un débord fin de 40 mm.
Il se fixe en nez de dalle, en intérieur ou en extérieur de muret.

Il est la solution technique parfaite pour une combinaison avec une couvertine Couvernet®ou avec un profilé de rive de balcon de type Dallnet® carrelage ou Dallnet® résine










Fixation pour toiture-terrasse

garde-corps aluminium Panorama fixation Z et couvertine pour terrasse dalle avec plot

Sabot Z

Le sabot Z se fixe sur le dessus de l’acrotère, évitant ainsi de percer dans l’étanchéité au niveau du relevé.

Il répond à la majeure partie des cas en toiture-terrasse où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d’acrotère.
Il est compatible avec l’utilisation du système de couvertine Couvernet®.







Sabot Z ITE

Le sabot Z ITE permet la fixation de Panorama® sur les acrotères isolés des toitures-terrasses. Il se fixe sur la tête d'acrotère, dans l'isolant et sous le système de Couvernet® ITE.
garde-corps aluminium Panorama fixation A60 avec couvertine







garde-corps aluminium Panorama fixation Z et couvertine pour terrasse dalle avec plot

 Sabot D

Le sabot D traverse le complexe d‘étanchéité conformément aux recommandations des DTU 43.1 et 20.12 grâce aux manchons platine et à la collerette formant solin. 

Il est conçu pour recevoir le sabot B, compatible avec toutes les séries (Vision, Air, Décor et HPL).









Fixations avec habillage du nez de dalle

garde-corps aluminium Panorama sabot A5 fixation nez de dalle de balcon

Sabot A5

Le sabot A5 avec habillage de nez de balcon se fixe en nez de dalle de balcon.

Le sabot A5 avec habillage de nez de dalle se fixe en façade, derrière le remplissage décoratif du garde-corps. Pour une conformité à la norme NF P01-12 industrialisée et esthétique, l‘utilisation d‘un système obturateur est recommandé.







Éxemple d'implantation

Panorama® Série Vision avec remplissage décoratif intégral et système obturateur



  1. Montant
  2. Remplissage décoratif intégral vitré
  3. Profilé obturateur
  4. Vis de réglage de la verticalité du système (0 à 5 mm)
  5. Sabot A5
  6. Étrier embout de montant
  7. Dalle béton
garde-corps aluminium Panorama sabot A5 fixation nez de dalle de balcon







garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité

Sabot C

Le sabot C est fixé sur le dessus de la dalle.

Dans le cas des dalles fines, ne pouvant pas recevoir de sabot A5 qui fissurerait le nez de dalle, le sabot C fixé sur la dalle est la solution idéale.

Ce sabot :
  • dispose d'un réglage pour assurer la verticalité du montant
  • présente l'avantage d'être compatible avec tous les systèmes obturateurs







Éxemple d'implantation

Panorama® Série Air avec remplissage décoratif mixte et système obturateur.



  1. Montant
  2. Remplissage décoratif vitré
  3. Profilé obturateur haut
  4. Dalle sur plot
  5. Sabot C
  6. Habillage de nez de dalle tôlé
  7. Profilé d'habillage en sous face de dalle
  8. Dalle béton
garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité









Remplissages décoratifs

Série Vision

  • Toute hauteur
  • Vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires







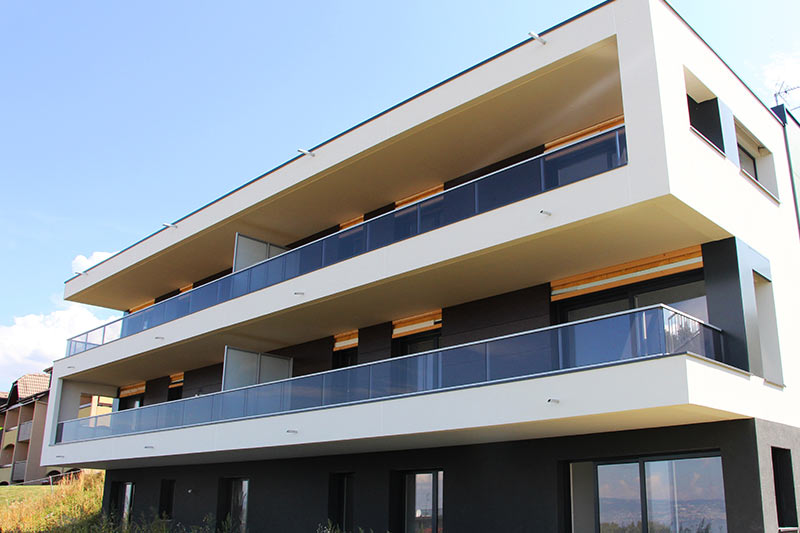

garde-corps aluminium Panorama vision, exemple verre translucide blanc

Les remplissages décoratifs

  1. Verre clair
  2. Verre translucide blanc
  3. Verre translucide granité
  4. Verre translucide bronze
Remplissage décoratif en verre feuilleté 44.2, clair, blanc, granité, bronze.
Envie d’une autre finition décorative ?
Consultez-nous !







Série décor

La série propose 4 modèles :

  • Toute hauteur (modèle "toute hauteur" uniquement)
  • Vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires

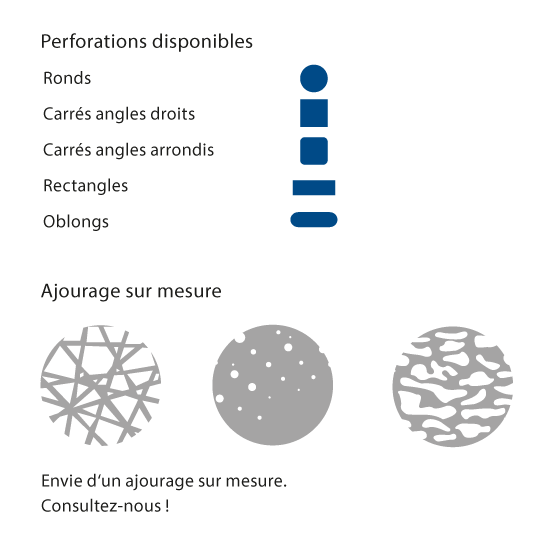

Le remplissage décoratif en tôle permet l'intégration d'un décor au choix pour que Panorama® Décor s'adapte à l'esthétique du bâtiment. Ajourage sur mesure ou perforations carrées, rondes, etc ; l'ensemble est laqué suivant 350 teintes et 3 textures.

garde-corps aluminium Panorama décor, module en tôle perforée sur mesure personnalisable







garde-corps aluminium Panorama décor, module en tôle perforée sur mesure personnalisable

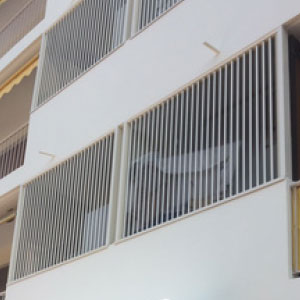

Série Air

La série propose 4 modèles :

  • Toute hauteur (modèle "toute hauteur" uniquement)
  • Vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires

Les barreaux sont au choix ronds ou carrés.

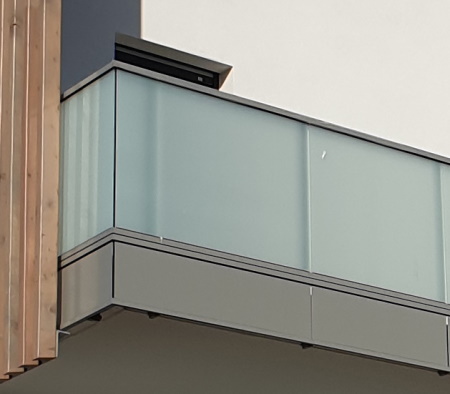

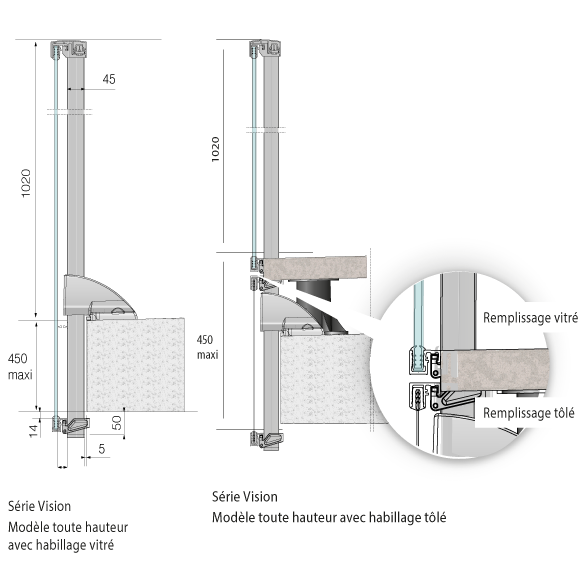

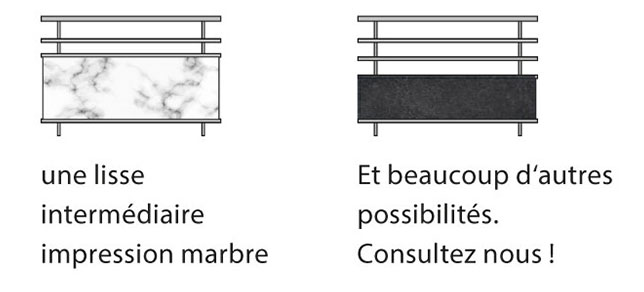

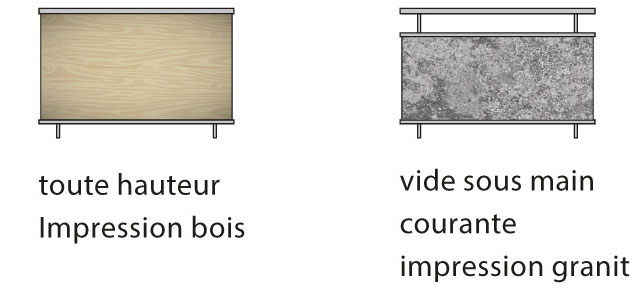

Remplissages décoratifs avec habillage du nez de dalle

garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité

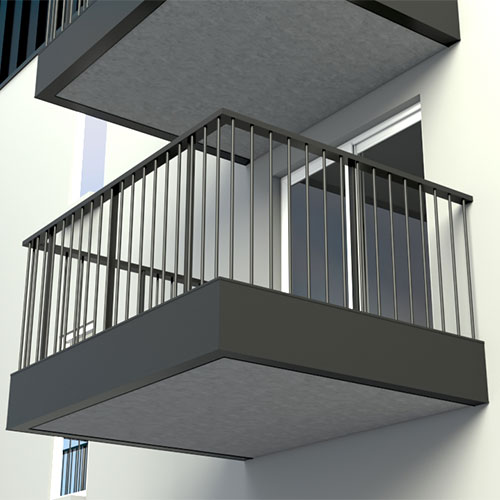

Toutes les séries sont disponibles avec un remplissage décoratif qui assure l’habillage du nez de dalle.







Remplissage décoratif mixte

Les séries Vision, Décor, Air et HPL sont disponibles avec un remplissage décoratif mixte.
garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité







garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité

Remplissage décoratif intégral

Les séries Vision, Décor et HPL sont aussi disponibles avec un remplissage décoratif intégral. Vous recherchez une autre configuration ? Nos équipes commerciales sont à votre écoute !







Les systèmes obturateurs

Lors de la mise en place de Panorama® avec habillage de dalle, l'utilisation d'un système obturateur permet de combler les vides réglementés par la norme NF P01-012 entre le garde-corps et le nez de dalle. Ces systèmes permettent également l'arrêt des dalles sur plots.
Les systèmes obturateurs sont brevetés.
garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité







garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité

Le système obturateur pour remplissage décoratif intégral comprend :



  1. Profilé obturateur haut (livré en longueur de 3 mètres, à recouper sur chantier)
  2. Embout de profilé obturateur (préfabriqué en usine, livrés prêt à poser)
  3. Étrier embout de montant (préfabriqué en usine, livrés prêt à poser)









Le système obturateur pour remplissage décoratif mixte comprend :



  1. Profilé obturateur haut (livré en longueur de 3 mètres, à recouper sur chantier)
  2. Profilé d'habillage en sous face avec closoir de finition (préfabriqué en usine, livré prêt à poser)
garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité











Rampant

Panorama rampant est un garde-corps permettant d’assurer la sécurité dans un escalier. Il est disponible dans trois versions :
  • vision
  • décor
  • 5 lisses intermédiaires
garde-corps aluminium Panorama rampant, descente, rampes escaliers







garde-corps aluminium Panorama rampant, variantes air, décor, vision

Les variantes Panorama rampant

  • Série Vision toute hauteur
  • Série Vision vide sous main courante
  • Série Vision une lisse intermédiaire
  • Série Vision deux lisses intermédiaires
  • Série Décor deux lisses intermédiaires
  • 5 lisses intermédiaires







Les fixations de Panorama® rampant

La fixation de Panorama rampant est possible sur la dernière ou l‘avant-dernière marche.



  1. Fixation sur l'avant-dernière marche avec le sabot A5
  2. Fixation sur la dernière marche avec le sabot B
garde-corps aluminium Panorama rampant fixation à l'anglaise ou sur marche







Exemple d’utilisation Panorama rampant









Produits associés

Separal®

Separal est un système de séparatif en aluminium pour balcon et toiture-terrasse



Il est livré sur-mesure avec un remplissage décoratif aux choix :
  • En verre (de type 44.2) pour diffuser la lumière et protéger des regards indiscrets. Le vitrage peut être texturé (granité par ex) ou décoré (film, adhésif, sérigraphie...)
  • En tôle décorative, laquée suivant 350 teintes et textures différentes
  • En panneau composite (type Trespa, Fundermax, etc.)







produit associé, marchenet main courante sur écuyer

Ariana

Main courante qui a pour fonction de guider et de sécuriser le déplacement des personnes dans les escaliers.

  • Contraste visuel par un laquage de qualité
  • Rapide et simple à poser
  • Compatible avec la gamme Marchenet (nez de marche, bande de contraste visuel pour contremarche, dalle podotactile)







Couvernet®

Système de couvertine sur mesure en aluminium pour toiture-terrasse et balcon.

  • Protège l‘acrotère et le relevé d‘étanchéité des infiltrations
  • Protège la façade des coulures et salissures
  • Système en libre dilatation
  • Résistance au vent justifiable suivant Eurocodes
  • Disponible avec support pour façade avec ITE
Couvernet : Système de couvertine sur mesure en aluminium







Dallnet nez de dalle

Dallnet® nez de dalle

Système d'habillage réglable en aluminium pour la protection de nez de balcon

  • Système extrudé de haute qualité
  • Utile en neuf comme en rénovation
  • Accessoires préfabriqués en usine (angles, raccordements EP, pisserottes)
  • Système réglable, s’adapte à des dalles d’épaisseurs variables
  • Fixations invisibles
