Les avantages de Couvernet®

  • Protège l‘acrotère et le relevé d‘étanchéité des infiltrations
  • Protège la façade des coulures et salissures
  • Système en libre dilatation
  • Résistance au vent justifiable suivant Eurocodes









Présentation du système

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets
Couvernet est un système de couvertine en aluminium adapté à la protection contre les infiltrations de tous types de murets, étanchés ou non. Il se caractérise par des supports invisibles qui permettent une libre dilatation de la couvertine.







Eléments du système Couvernet

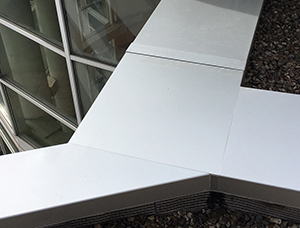

Ce type de coiffe protège les acrotères, les isolants, les étanchéités en toiture-terrasse, ainsi que les revêtements de façade.



Afin de garantir l‘étanchéité et la finition parfaite du système, tous les éléments sont réalisés sur mesure en usine, d‘après les indications de cotes relevées sur chantier par l‘entreprise qui assurera la pose.



Ce suivi personnalisé permet à dani alu de répondre aux demandes les plus simples comme aux plus complexes en proposant des offres adaptées à chaque situation.
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets







couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets
  • Protège l‘acrotère et le relevé d‘étanchéité des infiltrations qu’il soit isolé ou non
  • Protège la façade des coulures et salissures ; grâce à :

    • Une pente intégrée vers l‘intérieur de la toiture-terrasse
    • Des jonctions récupératrices des eaux
    • Des pièces spéciales préfabriquées et étanchées en usine

  • Sur demande, et à la réalisation du devis, possibilité de réaliser une note de calcul attestant de la résistance au vent suivant l’eurocode 1
  • Disponible en alu brut ou tout autre coloris RAL







Compatibles avec un système de garde-corps Barrial®

Couvernet est disponible pour une pose sur sabot Z de la gamme Barrial®. Gamme de garde-corps pour toiture-terrasse inaccessible.
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture









Les modèles

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets

Eléments jusqu’à 3000 mm

  • Couvernet symétrique
  • Couvernet asymétrique
  • Couvernet avec pente

L’épaisseur du Couvernet est fonction de nombreux paramètres. Notre bureau d’étude peut vous conseiller utilement.

  1. Couvernet symétrique bords arrondi
  2. Largeur couvertine Cote + débord extérieur + débord intérieur
  3. Bord arrondi r = 10mm
  4. Épaisseur tôle 15/10 ou 20/10

2 types de pliages sont possibles :

Bords arrondis

Ils apportent une touche esthétique supplémentaire, facilitent le clipsage de la couvertine et permettent un meilleur écoulement de l’eau.







Bords droits

Tous les modèles sont également livrables avec des plis à angles droits.

  1. Couvernet symétrique bords droit
  2. Bord droit r = 2,5 mm
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets









Les retombées

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets

Retombées support automatique


Retombées extérieures (E) 50, 80, 110 mm 1)
Retombées intérieures (I) 50, 80, 110 mm 2)
Débord extérieur 30 mm
Débord intérieur 40 mm 2)
Pente α max. 10°

1) Possibilité d’avoir une retombée supérieure (250 mm maxi) d’un côté. Prévoir une plus-value de façonnage.
2) Pour toute autre dimension, veuillez nous consulter.







Retombées support standard


Retombées extérieures (E) 50, 80, 110 mm 1)
Retombées intérieures (I) 50, 80, 110 mm 2)
Débord extérieur 30 mm
Débord intérieur 30 mm 2)
Pente α max. 10°

1) Possibilité d’avoir une retombée supérieure (250 mm maxi) d’un côté. Prévoir une plus-value de façonnage.
2) Pour toute autre dimension, veuillez nous consulter.
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets







couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets

Retombées support ITE avec platine Th - support ITE avec console Th


Retombées extérieures (E) 110, 160, 200 mm
Retombées intérieures (I) 80, 110, 160, 200 mm
Débord extérieur 30 mm
Débord intérieur 30 mm
Pente α max. 10°







Retombées support cannelé


Retombées extérieures (E) 40 à 120 mm
Retombées intérieures (I) 40 à 120 mm
Débord extérieur 30 mm
Débord intérieur 30 mm
Pente α max. 25° en pli droit
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets









Couvernet® avec support automatique

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets
Couvernet® avec support automatique permet
  • La réalisation de couvertines de grandes largeurs et grandes retombées
  • Se met en oeuvre sans déformation de la tôle
  • Facilement démontable
  • Possibilité rehausse pour intégration garde-corps avec sabot Z

Eléments du système avec support automatique :

  1. Support automatique Testé pour des résistances au vent jusqu’à 288 km/h, ce support facilite également le démontage ultérieur éventuel.
  2. Fixation Danivit 6 (inox Ø 6)
  3. Jonction récupératrice des eaux d‘écoulement
  4. Fourreau de recouvrement : renforce l‘étanchéité aux jonctions et masque les fausses coupes
  5. Couvertine à bords arrondis ou bords droits
  6. Cale pour création d’une pente vers l’intérieur de l’acrotère







Support automatique avec rehausse

La solution pour la combinaison de Couvernet et d’un garde-corps Barrial avec sabot Z.
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets









couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets

Schéma de mise en œuvre avec support automatique

Chaque chantier fait l‘objet d‘une réalisation sur mesure et est livré avec un plan de calepinage précis.









Exemple d'utilisation avec support automatique

Couvernet avec support automatique, bords arrondis asymétrique

  1. Couvertine bords arrondis asymétriques
  2. Support automatique
  3. Fixation Danivit 6 (inox Ø 6)
  4. Jonction
  5. Fourreau de recouvrement
  6. Complexe d’étanchéité suivant DTU
  7. Gros oeuvre
  8. Isolation
  9. Peinture ou enduit
  10. Cale
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets









Couvernet® avec support standard

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets
Couvernet® avec support standard permet :
  • La réalisation de couvertines de grandes largeurs et grandes retombées
  • La possibilité rehausse pour intégration garde-corps avec sabot Z

Eléments du système avec support standard :

  1. Support standard Support renforcé constitué d‘éléments en aluminium extrudé conçus pour un clipsage aisé.
  2. Fixation Danivit 6 (inox Ø 6)
  3. Jonction récupératrice des eaux d‘écoulement
  4. Fourreau de recouvrement : renforce l‘étanchéité aux jonctions, masque les fausses coupes
  5. Couvertine à bords arrondis ou bords droits
  6. Cale pour création d’une pente vers l’intérieur de l’acrotère
  7. Largeur acrotère 130 à 760 mm







Support standard avec rehausse

La solution pour la combinaison de Couvernet et d’un garde-corps Barrial avec sabot Z.
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets







couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets

Schéma de mise en œuvre avec support standard

Chaque chantier fait l‘objet d‘une réalisation sur mesure et est livré avec un plan de calepinage précis.







Exemple utilisation avec support standard

Couvernet avec support standard, bords arrondis symétriques

  1. Couvertine bords arrondis symétriques
  2. Support standard
  3. Fixation Danivit 6 (inox Ø 6)
  4. Jonction
  5. Fourreau de recouvrement
  6. Gros oeuvre
  7. Complexe d’étanchéité suivant DTU
  8. Peinture ou enduit
  9. Cale
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets









Couvernet® ITE

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets
Couvernet ITE est un système de couvertine en aluminium pour acrotère avec isolation thermique par l’extérieur (ITE). Les Recommandations Professionnelles n°4 de la CSFE et RAGE (Règle de l’Art Grenelle Environnement) stipulent que les acrotères de hauteur inférieure à 600 mm doivent être isolés et protégés.

Couvernet ITE permet cette protection. Des supports spécifiques permettent de réduire les ponts thermiques engendrés par la fixation d’une couvertine sur les acrotères isolés.

Deux types de support sont proposés :
  • support ITE avec console Th
  • support ITE avec platine Th

Ces supports se combinent avec les couvertines de largeur de 600 mm maximum (pour toute autre dimension, veuillez nous consulter).







Couvernet® support ITE avec console Th permet :

La réalisation de couvertines de grandes largeurs et grandes retombées.
Une réglabilité de la hauteur et la pente de la couvertine sur chantier
De s'adapté à tout type d’isolant
De limiter le pont thermique
La console Th est réglable en hauteur (30 mm), pente (-10°) et translation (+/- 7 mm). Elle intègre un rupteur de pont thermique qui permet de réduire de 22.5% le pont thermique induit *.
(*Pont thermique : 0,24 W/mK pour un acrotère béton de 200 mm de large, 325mm de haut, Rcourant et Rfacade = 5 m. K/W, Racrotère = 4 m. K/W)

Domaine d’application support ITE avec console Th :

Ce système est aussi adapté pour des cas particuliers sans isolant (habillage de façade).

Eléments du système support ITE avec console Th

  1. Couvertine à bords arrondis
  2. Coulisse
  3. Console
  4. Rupteur de pont thermique
  5. Isolation
  6. Jonction récupératrice des eaux d‘écoulement
  7. Fourreau de recouvrement : renforce l‘étanchéité aux jonctions et masque les fausses coupes
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets







Exemple d'utilisation support ITE avec console Th


Couvernet ITE avec console Th, bords arrondis asymétriques
  1. Couvernet bords arrondis asymétriques
  2. Support ITE avec console Th (pour tout type d‘isolant)
  3. Fixations (chevilles mécaniques M8 non fournies)
  4. Gros oeuvre
  5. Isolant rapporté sous étanchéité en tête d’acrotère
  6. Fourreau de recouvrement







Couvernet® support ITE avec platine Th permet

  • La réalisation de couvertines de grandes largeurs et grandes retombées
  • De limiter considérablement le pont thermique

La platine permet de répartir la pression de serrage en évitant d’endommager le complexe d’isolation.
Elle intègre une pente de 2° qui favorise l’écoulement des eaux pluviales vers l‘intérieur de l’acrotère.
-45% de pont thermique* par rapport à une solution traditionnelle
(*Pont thermique : 0,17 W/mK pour un acrotère béton de 200 mm de large, 325 mm de haut, Rcourant et Rfacade = 5 m. K/W, Racrotère = 4 m. K/W)

Domaine d’application support ITE avec platine Th :

Isolants de classe C minimum (isolants rigides).

Eléments du système support ITE avec platine Th :

  1. Couvertine à bords arrondis
  2. Coulisse
  3. Platine
  4. Isolation
  5. Jonction récupératrice des eaux d‘écoulement
  6. Fourreau de recouvrement :
    • renforce l’étanchéité aux jonctions
    • masque les fausses coupes>
couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets







couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets

Exemple d'utilisation support ITE avec platine Th


Couvernet ITE avec platine Th, bords arrondis asymétriques
Cotes à respecter La retombée intérieure de la couvertine doit garantir un recouvrement de 40 mm de l’étanchéité.
La retombée extérieure de la couvertine doit garantir un recouvrement :
  • de 50 mm si la hauteur h du bâtiment est inférieure à 28 m
  • de 100 mm si la hauteur h du bâtiment est supérieure à 28 m ou si le bâtiment est en front de mer.


  1. Couvernet bords arrondis symétriques
  2. Support ITE avec platine Th (pour isolant classe C mini)
  3. Fixation (cheville mécanique M10 non fournie)
  4. Gros oeuvre
  5. Isolant rapporté sur étanchéité en tête d’acrotère (Conformément aux recommandations de la CSFE)
  6. Fourreau de recouvrement
  7. Retombée extérieure : 50mm si h<28m / 100mm si h>28 m / ou front de mer
  8. 30 mm Débord extérieur
  9. 30 mm Débord intérieur
  10. Retombée 40 mm min.









Couvernet® avec support cannelé

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets

Eléments du système avec support cannelé :

  1. Support cannelé le même modèle de pièce sert de support et de jonction.
  2. Les cannelures permettent l‘évacuation de l‘eau.
  3. Lumières de fixation 25 x 6 mm. Elles permettent le réglage du support avant le serrage des fixations.
  4. Fixation Danivit 6 (inox Ø 6)
  5. Fourreau de recouvrement : renforce l‘étanchéité aux jonctions et masque les fausses coupes
  6. Couvertine à bords droits ou bords arrondis
  7. Cale pour création d’une pente vers l’intérieur de l’acrotère







Schéma de mise en œuvre avec support cannelé

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets









Façonnages spécifiques

couvernet-couvertine-aluminium-protection-infiltration-etanche-toiture-coiffe-facades-couvertines-acrotere-murets
Ils sont préfabriqués dans nos ateliers et livrés prêts à la pose. Ils sont livrables avec bords droits ou arrondis.

  1. Arrondi par facettes
  2. Cintré parfait*
  3. Pièces en T
  4. Angles sortants ou rentrants
  5. Relevé
  6. Rabat

Les assemblages sont réalisés par un collage en sous-face, pour un rendu plus esthétique.
* Couvernet cintré parfait est réalisé en épaisseur de tôle 20/10ème, avec bords droits, symétriques ou asymètriques.
Deux modèles sont possibles :
  • Cintré parfait fixé par supports automatiques
  • Cintré parfait à coller
