Les avantages de Barnet®

Présentation du système

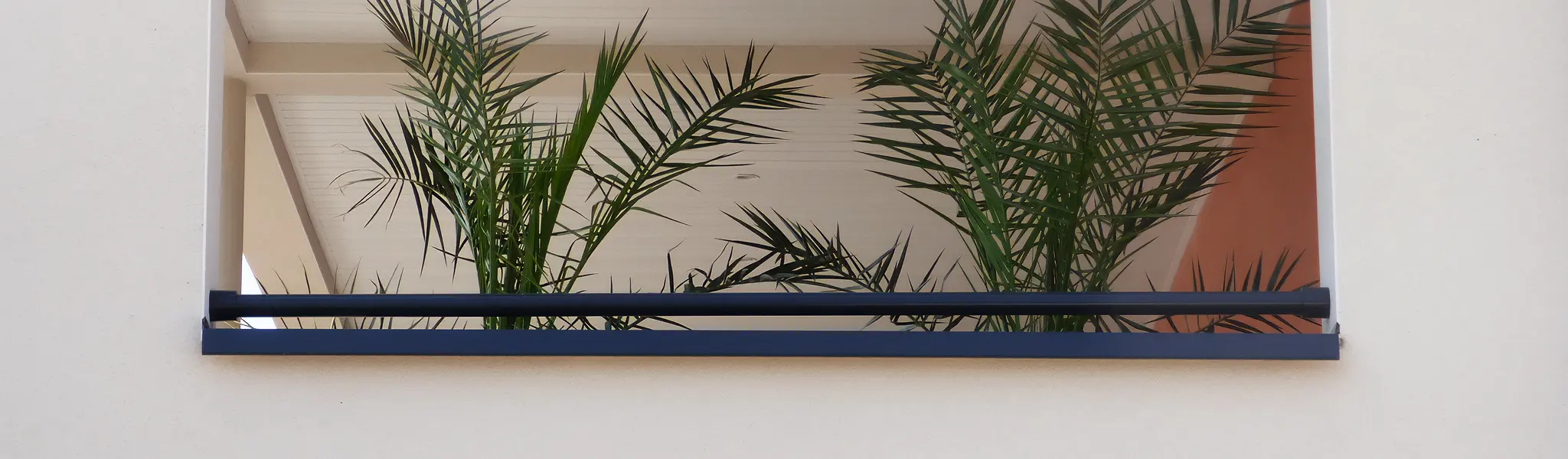

Barnet est un sytème de barre d'appui en aluminium laqué à fixation rapide et invisible.
Largeur admissible entre tableaux : 300 mm à 1500 mm.

Validation technique Barnet a été conçu en conformité avec les normes :

Eléments du système


Barnet est composé de 3 parties :
  1. Les platines de fixation murale (1 à chaque extrémité)
  2. Les bagues de blocage (1 à chaque extrémité), qui assurent à la fois le blocage et l’indexation sur la platine de fixation
  3. La main courante de diamètre 45 mm, qui peut être fournie en longueurs de 3 ml ou sur mesure


Mise en œuvre

  1. Fixer une platine de fixation murale sur chaque tableau (prévoir 1 cheville M 8 par platine).
  2. Insérer une bague de blocage de chaque côté de la main courante et poser celle-ci sur les platines de fixation murale.
  3. Repousser chaque bague de blocage et verrouiller à l’aide de la vis HC M 8 x 8 et de la clé 6 pans N°4 fournies.

Barnet® en 3D
