Les avantages de Sherpal® L

  • Pose d’équipements techniques sans perforation de l’étanchéité, pas de pont thermique
  • Supports de machine conformes au DTU 43.1
  • Systèmes en aluminium, léger, durable et sans entretien
  • Simple de mise en oeuvre
  • Contrepoids PVC (12,5 kg, Respect de l’étanchéité, Garanti 10 ans)

Sherpal® L - Support de machine

Les avantages Sherpal L - Support de machine


  • Simple de mise en oeuvre
  • Pose sans perforation de l’étanchéité, pas de pont thermique
  • Vibrations acoustiques amorties
  • Equipements hors de portée de l’eau stagnante
  • Contrepoids PVC garantis 10 ans

Présentation du système


Sherpal L - Support de machine permet de servir d’interface et de lestage pour la pose des équipements démontables (VMC, pompe à chaleur, groupe de climatisation, onduleurs, …) en toiture-terrasse.

Compatible avec les principales membranes d'étanchéité (bitumineuses, PVC, EPDM...), le système est équipé en tête d'un profilé rainuré qui assure le boulonnage simple, pratique et rapide des équipements.

Les modèles


  • Sherpal L - Support de machine modèle 400
  • Sherpal L - Support de machine modèle 800
  • Sherpal L - Support de machine modèle 1000
  • Sherpal L - Support de machine modèle 1200

Sherpal® L - Support de gaine de ventilation

Les avantages de Sherpal L - Support de gaine de ventilation


  • 3 modèles de tiges télescopiques
  • Sans perforation de l’étanchéité
  • Pas de pont thermique

Présentation du système

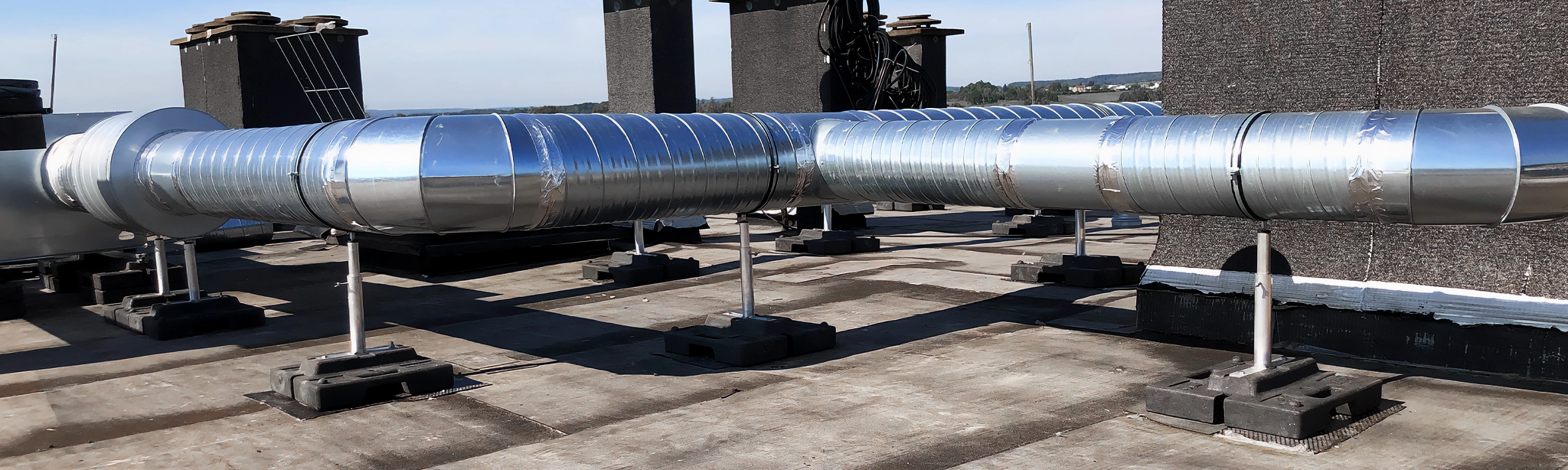

Sherpal L - Support de gaine de ventilation sert de support aux gaines en toiture-terrasse.

La hauteur peut être réglée de 245 à 750 mm (du sol fini au goujon) grâce aux trois modèles de tiges télescopiques.

La gaine est à poser à une distance d’au moins 300 mm au-dessus du niveau fini de la protection du revêtement d'étanchéité, afin d’être conforme au DTU 68.3.

Les modèles de tiges télescopiques


  • Tige télescopique 245
  • Tige télescopique 345
  • Tige télescopique 545

Sherpal® L - Support de câbles

Les avantages de Sherpal® L - Support de câbles


  • Câbles mis hors d'eau
  • Sans perforation de l’étanchéité
  • Pas de pont thermique

Présentation du système


Ce système assure la surélévation et le cheminement des câbles en toiture-terrasse.

Sherpal L - Support de câbles est constitué :

  • d’un chemin de câbles en aluminium (L = 2500 mm, l = 100 mm)
  • de lests (Sherpal L - Support de machine, modèle 400)

Nota : A la jonction de deux chemins de câbles, il est impératif de prévoir un lest (Sherpal L – Support de machine modèle 400).

Sherpal® L - Support de projecteur

Les avantages de Sherpal® L - Support de projecteur


  • Manutention sécurisée du projecteur
  • Conformité aux Eurocodes et au DTU 43.1
  • Pose sans perforation de l'étanchéité
  • Pas de pont thermique
  • Compatibilité avec le garde-corps Barrial

Description du système


Sherpal L - Support de projecteur est une structure support lestée pour projecteurs en rive de toiture-terrasse.

Lors des opérations de maintenance, le système permet de faire coulisser le projecteur vers l’intérieur de la toiture terrasse afin d’assurer la mise en sécurité de l’opérateur.

Il est fixé par lestage, directement sur la membrane d’étanchéité.

Le lestage par contrepoids de 12.5 kg permet au système d’être facilement démontable et transportable et de ne pas créer de pont thermique. En matériau résilient, le contrepoids préserve la membrane d’étanchéité.

Le système peut être intégré au garde-corps de sécurisation de la toiture ou utilisé indépendamment.

Le domaine d'application du système


Sherpal L - Support de projecteur, avec 150 kg de contrepoids, est conforme aux Eurocodes pour les installations :

  • en zone de vent 2 (quasi-totalité de la France métropole)
  • sur des bâtiments de hauteur inférieure à 30 m.

Pour les autres cas, merci de bien vouloir nous consulter.

Deux positions de fonctionnement


Deux positions de fonctionnement pour ce système :
la position éclairage et la position maintenance.

Le passage entre les positions se fait par simple coulissement du projecteur vers la toiture.
L’opération de pose ou de maintenance est ainsi réalisée à intérieur de la toiture-terrasse.
L’opérateur travaille sans risque de chute.
* Autres dimensions possibles, merci de nous consulter.

Sherpal® L - Support d'antenne

Les avantages de Sherpal® L - Support d'antenne


  • Modulable (1, 2 ou 3 antennes)
  • Simple de mise en œuvre
  • Sans perforation de l’étanchéité
  • Pas de pont thermique

Description du système


Sherpal L - Support d’antenne est une structure support qui permet de fixer les antennes en toiture-terrasse, sans percement du complexe d’étanchéité.

Domaine d'application


  • Masse antenne max : 8 kg
  • Diamètre antenne max : 800 mm
  • Vitesse de vent max : 140km/h

Les modèles


  • Simple antenne
  • Double antennes
  • Triple antennes

Le contrepoids Barrilest 12.5 kg

Les avantages de contrepoids Barrilest 12.5 kg


  • Garanti 10 ans
  • Issu de la filière du recyclage
  • Entièrement recyclable
  • Conforme au DTU 43.1
  • Matériau résilient
  • Préserve les membranes d’étanchéité
  • Poignées valises
  • Simple de mise en œuvre
