Les différents produits de Sherpal® F

  • Sherpal F - Support de machinerie
  • Sherpal F - Mât d‘antenne
  • Helial - Support de panneaux solaires

Sherpal® F - Support de machinerie

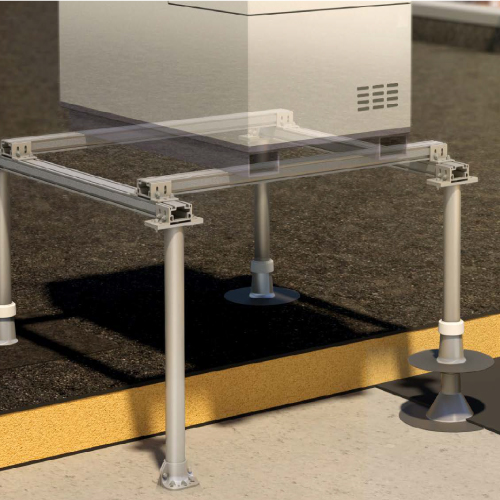

Les avantages du système


  • 3 modèles : 4, 6 ou 8 potelets (Pour toutes autres dimensions, merci de nous consulter.)
  • Disponible en 5 jours
  • Assemblage mécanique simple
  • Ajustements possibles sur chantier
  • Conception et dimensionnement conforment aux DTU 43.1, 43.3 et 20.12
  • Note de calcul conforme aux Eurocodes sur demande
  • Sans entretien
  • Sans dépose lors des réfections d‘étanchéité

Présentation du système

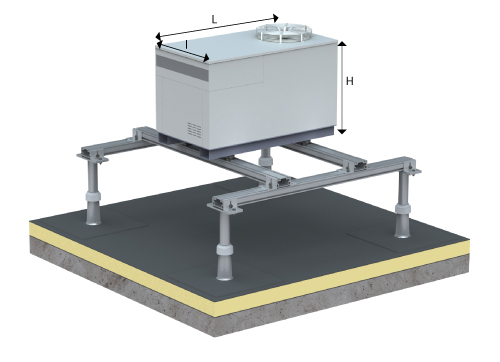

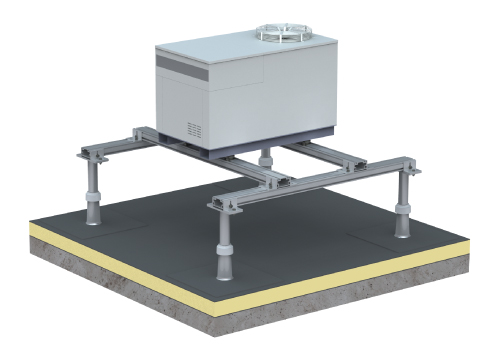

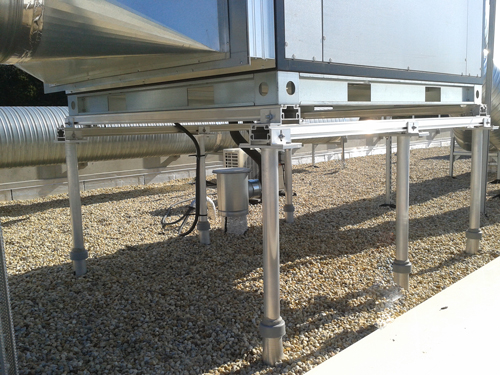

Sherpal F - Support de machinerie est une structure support en aluminium, pour équipements techniques en toiture-terrasse. Il peut être utilisé pour des équipements de type moteur de VMC, CTA ou autres. Il est dimensionné conformément aux Eurocodes.

Il est fixé mécaniquement dans la dalle béton, à travers le complexe d’étanchéité.

Le système est constitué de :
  • potelets, fixés mécaniquement dans la dalle, livrés avec un manchon-platine bas et un manchon-platine haut, permettant la reprise de l‘étanchéité courante au-dessus de l‘isolant, conformément au DTU 43.1, ainsi qu‘avec une collerette élastomère, formant un solin qui permet de terminer l‘étanchéité en tête, conformément au DTU 20.12.
  • poutres, livrées en longueur de 1500 mm ou plus selon la dimension et le nombre d’équipements.
  • traverses, livrées en longueur de 1500 mm. Deux par équipement (ou plus selon la dimension et le nombre d’équipements à fixer). Un système de glissières permet d’ajuster leurs positionnements aux dimensions de l’équipement.

Nota La liaison entre l’équipement et le support Sherpal F - Support de machinerie devra être traitée par le fournisseur de l’équipement de manière à ne pas transmettre de vibrations au gros oeuvre. L’équipement doit être fixé mécaniquement aux traverses de Sherpal F – Support de machinerie.

Modèle Sherpal® F - Support de machinerie 4 potelets


Pour un équipement technique de 800 kg max et L ou l ≤ 1500 mm. Surface équipement exposée au vent : max 1.6 m2 (H x l ou H x L).

Modèle Sherpal® F - Support de machinerie 6 potelets


Pour un équipement ou un ensemble d’équipements techniques de 1500 kg max. Surface équipement exposée au vent : max 3.45 m2 (H x L).

Modèle Sherpal® F - Support de machinerie 8 potelets


Pour un équipement ou un ensemble d’équipements techniques de 2000 kg max. Surface équipement exposée au vent : max 4.6 m2 (H x L).

Domaine d’application


  • Hauteur de bâtiment ≤ 30 m max
  • Équipement pose en rive (zone G)

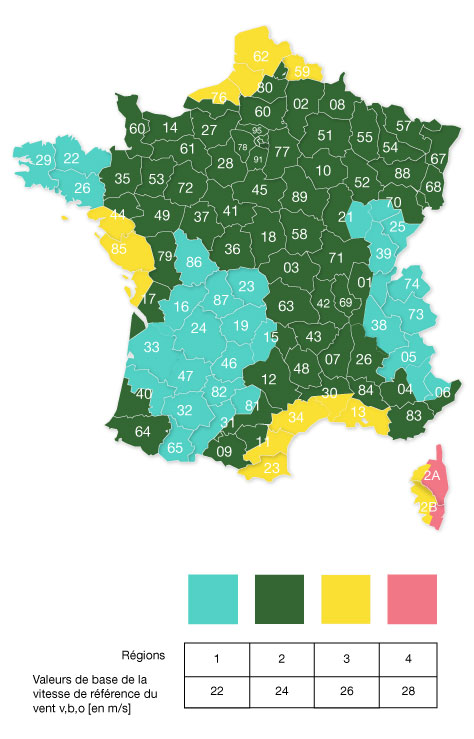

  • Zone de vent 2

Sherpal® F - Mât support d‘antenne

Les avantages du produit


  • Reprise d’étanchéité conforme aux DTU 43.1 et 20.12
  • Fixation mécanique dans la dalle
  • Résistance au vent, conforme aux Eurocodes

Présentation du système

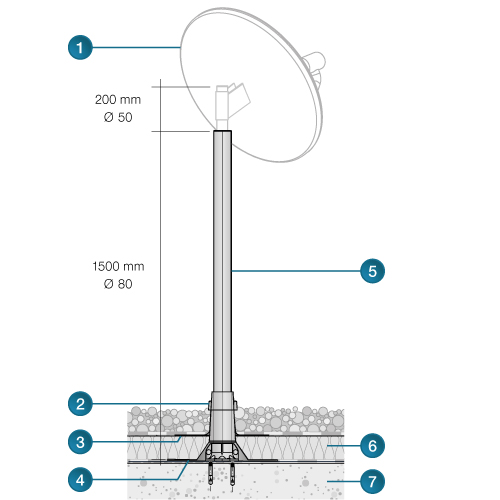

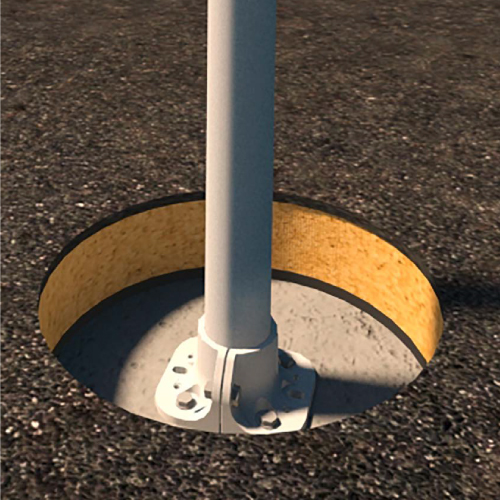

Sherpal F - Mât support d’antenne est un système de mât en aluminium, fixé mécaniquement à la dalle béton de la toiture-terrasse, à travers le complexe d’étanchéité.

Il permet la fixation d'une parabole ou d'une antenne.

Domaine d'application


Un mât peut supporter une antenne.

Sherpal F - Support d’antenne est conforme aux Eurocodes dans les conditions suivantes :
  • Hauteur bâtiment : 20 m max
  • Zone de vent 2
  • Catégorie de terrain 3b
  • Parabole diamètre 800 mm max

Pour tout autre cas, merci de nous consulter.

Helial® - Support de panneaux solaires

Les avantages du produit


  • Modulable (un ou plusieurs panneaux par support, différents angles possibles …)
  • Conforme aux DTU 43.1 et 20.12
  • Note de calcul conforme aux Eurocodes sur demande
  • Fabrication sur mesure
  • Livré calepiné
  • Réglable dans les 3 axes pour faciliter la pose

Présentation du système


Helial - Support de panneaux solaires est une structure support en aluminium, fabriquée sur mesure, pour panneaux solaires thermiques ou photovoltaïques.

La structure est livrée avec un plan de calepinage.

Le système est constitué de :
  • Potelets Dimensionnés selon la hauteur du complexe d’étanchéité et la largeur de l’équipement à fixer, conformément au DTU 43.1.
  • Manchons-platines en aluminium Ils permettent le raccordement du complexe d’étanchéité conformément au DTU 43.1.
  • Collerette thermoplastique Formant solin, pour terminer l’étanchéité conformément au DTU 20.12.
  • Poutres
  • Structures triangulaires

Afin de faciliter la mise en oeuvre du produit, le dispositif sera réglable en trois axes : en pied de potelet, à la jonction des potelets et des poutres et à la jonction des poutres et des structures triangulaires.

Il est fixé mécaniquement dans la dalle béton, à travers le complexe d’étanchéité.
