Les avantages de Barrial® fixation mécanique

garde-corps de sécurité en aluminium Barrial sur bac acier avec plinthe
  • Système modulaire qui s’adapte à tous les cas de figure
  • Conforme à la norme NF E 85-015

Présentation du garde-corps Barrial®

garde-corps de sécurité en aluminium Barrial fixation sur acrotère sur sabot Z avec couvertine
Système de garde-corps de sécurité en aluminium pour toiture-terrasse inaccessible au public
Le garde-corps de sécurité Barrial constitue un système de protection collective et permanente contre les chutes de hauteur des toitures-terrasses qui répond à l‘ensemble des contraintes réglementaires (normes NF EN ISO 14122-3, NF E 85-015 et NF EN 13374 classe A)

Compatible avec le système d'accroche pour filets Accrofil.

La mise en sécurité des toitures-terrasses inaccessibles par garde-corps périphérique est une obligation légale.

Un système testé et approuvé. Des milliers de références en France et à l'étranger.

Un système modulaire qui s’adapte à tous les cas de figure


Qu’il s’agisse des montants, des lisses ou des sabots de fixation, ce système permet un réglage parfait en tous points et une facilité de mise en oeuvre très appréciée sur chantier.

Les différents modèles de garde-corps fixés (montants droits, coudés, cintrés ou rabattables) font tous partie d’un seul et même système.
La combinaison des différents modes de fixation (intérieur acrotère, sur acrotère, en façade, sur dalle, sur bac acier) permet de s’adapter aux chantiers les plus complexes.
La finition (alu brut ou laqué RAL Danilac) de Barrial s’adapte à l’esthétique de vos bâtiments.

Si vous souhaitez un système autoporté, n'hésitez-pas à découvrir nos gammes Barrial autoportés Premium ou Standard.

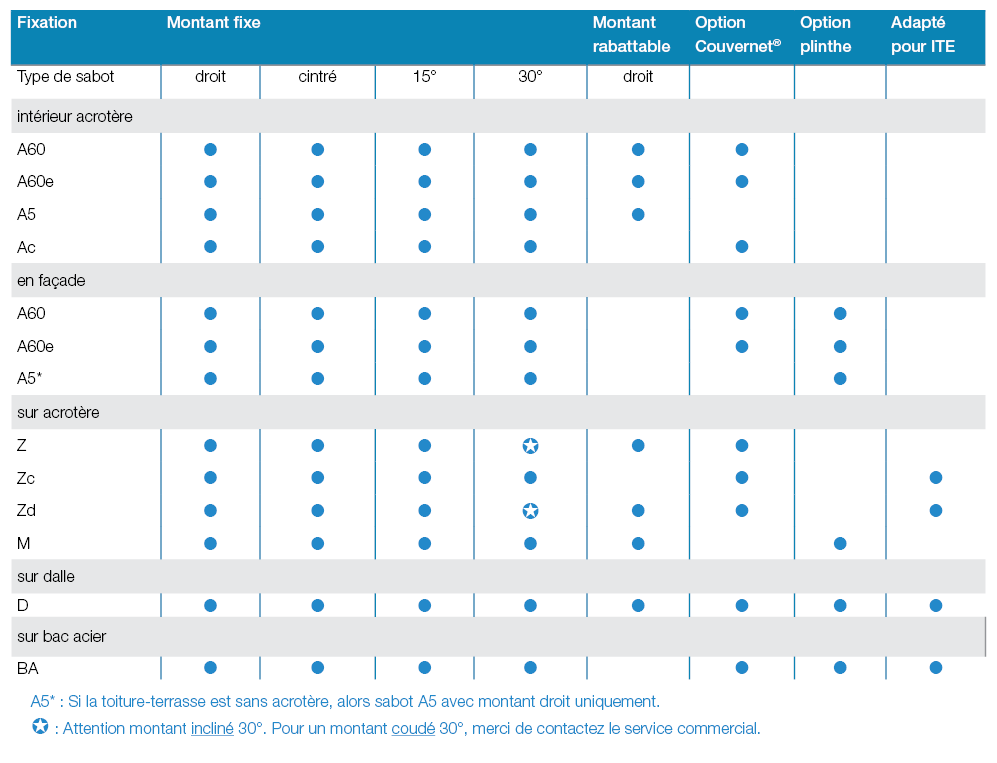

garde-corps de sécurité en aluminium Barrial type de fixation par sabot et montant et options

garde-corps de sécurité en aluminium Barrial sur sabot Z coudé référence chantier lycée
Compatibles avec un système de couvertine en aluminium Couvernet®
Barrial est disponible pour une pose sur sabot Z de la gamme Couvernet. Gamme de couvertine adaptée à la protection contre les infiltrations de tous types de murets, étanchés ou non.

Une assistance complète de l'étude jusqu'à la mise en œuvre


dani alu vous apporte une assistance complète dans toutes les phases de votre projet.

  • Analyse du risque
  • Diagnostic technique
  • Prescription de solutions adaptées
  • Prise de cotes
  • Plans de calepinage avec Danisoft-Barrial
  • Livraison sur mesure et sur chantier et par terrasse
  • Assistance technique à la mise en oeuvre
  • Service après-vente
barrial-fixation-mecanique-systeme-gardecorps-aluminium-toiture-terrasse-securite-cloture-chute-lisse-portillon-ferronnerie-autoporte-separation-plinthe-balustrade-ancrage-rampant-sabot-potelet-autoportant-acrotere-lanterneau-etancheur-rembarde-protection-montant-barricade-gardefou-cordage-accrofil-corridor-gardetoit-inaccessible

Eléments du système

garde-corps de sécurité en aluminium Barrial types de montant droit, coudé, cintré

Montant fixe droit


Le montant fixe droit est adapté dans la plupart des cas. Les sabots Z reçoivent des montants 60 x 22 mm, les autres sabots (A60, BA, D, M) des montants 45 x 22 mm.

Montant fixe cintré ou fixe coudé


Le cintrage (rayon 1000) ou le coudage (à 15°, 30° ou autre sur demande) améliore la discrétion et l’esthétique des garde-corps en façade.
Il permet également d’éloigner l’usager de la rive de la toiture-terrasse.
Si la rive de la toiture est en limite de hauteur constructible, le modèle cintré ou coudé permet de rester dans le gabarit constructible.

Prémontage et préréglage en usine


Le nombre et l’espacement des étriers pour lisses sont définis par notre bureau d’étude en fonction des cotes de l‘acrotère et du type de sabot. Les montants sont fabriqués sur mesure. Les étriers et les capuchons de montants sont montés en usine.

Montant rabattable


Pour les cas où des obligations esthétiques ou environnementales (sites classés, etc.) s’opposent à la présence de garde-corps fixes visibles, ce modèle permet de trouver un compromis entre exigence architecturale et impératif de sécurité.
garde-corps de sécurité en aluminium Barrial montant rabattable invisible depuis la façade

garde-corps de sécurité en aluminium Barrial accessoires en aluminium moulé

Lisses et accessoires


Les mains courantes (45 mm ou 35 mm suivant les configurations) et lisses (Ø 35 mm) sont discrètes et orientées vers l‘intérieur de la terrasse.
La longueur standard est de 3000 mm.

Les mains courantes et lisses sont raccordées entre elles par serrage mécanique à l’aide de la pièce de jonction, qui permet d’assurer une continuité sûre et esthétique entre les éléments.

Dans les angles, les lisses sont reliées par des pièces d‘angle à degré variable pour pouvoir s’adapter à toute configuration.

Les pièces de fixation murale et les embouts assurent la finition aux extrémités.

L’étrier étau a été conçu pour simplifier le montage du système Barrial et permettre de régler facilement la hauteur des lisses après la pose si nécessaire.

Un montage simplifié


Grâce aux étriers étaux, l’insertion des lisses sur les montants est simplifiée.
L’usage de la clé dani alu (6 pans n°4) garantit un serrage rapide et sûr.

Un réglage facilité


La vis de fixation reste accessible après la pose, pour éventuellement corriger la hauteur des lisses sans avoir à les démonter.
garde-corps de sécurité en aluminium Barrial fixation des lisses par étrier étau pour un réglage facile

Barrial® portillon

garde-corps de sécurité en aluminium Barrial portillon pour accessibilité
Le portillon Barrial est réalisé sur mesure pour une intégration parfaite dans les systèmes Barrial, y compris ceux avec des montants coudés et cintrés.
La largeur de passage est de 800 mm en version standard mais elle peut être de 500 à 1000 mm sur demande.
Le portillon doit être posé de façon à s’ouvrir vers l’intérieur de la terrasse.

garde-corps de sécurité en aluminium Barrial portillon d'accès en terrasse

Fixation en intérieur d’acrotère ou en façade

garde-corps de sécurité en aluminium Barrial sabot à l'anglaise fixation intérieur acrotère ou façade

Sabot A60


Le sabot A60 est fixé à l’intérieur d’un muret d’acrotère. Il permet de déporter de 60 mm la pose du montant par rapport au muret. Il peut également être utilisé en façade. Il est compatible avec la mise en oeuvre d’une couvertine en aluminium de type Couvernet.
Le sabot A60 constitue le mode de fixation le plus simple et le plus économique, lorsque la hauteur du muret d’acrotère le permet.

Il est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°


Sabot A60e


Dans le cas de murets de petite hauteur avec couvertine, le sabot A60e permet, grâce à son évidement, de se fixer à une hauteur acceptable en se glissant sous la couvertine.

Il est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°

garde-corps de sécurité en aluminium Barrial sabot évidé pour fixation à l'anglaise avec couvertine

garde-corps de sécurité en aluminium Barrial sabot A5 fixation à l'anglaise sans couvertine

Sabot A5


Le sabot A5 est une bonne solution quand on est sûr que le muret ne recevra pas de couvertine.

Il est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°


Exemple d'utilisation fixation intérieur acrotère avec sabot A60e


Dans le cas de murets de petite hauteur, le sabot A60 peut également être livré avec un évidement. Avec le sabot A60e (avec évidement), le débord intérieur du Couvernet est de 40 mm, quel que soit le type de support.
garde-corps de sécurité en aluminium Barrial exemple de pose en coupe sabot A60e évidé avec couvertine dani alu

Fixation sur acrotère

garde-corps de sécurité en aluminium Barrial sabot Z fixation sur acrotère sous couvertine

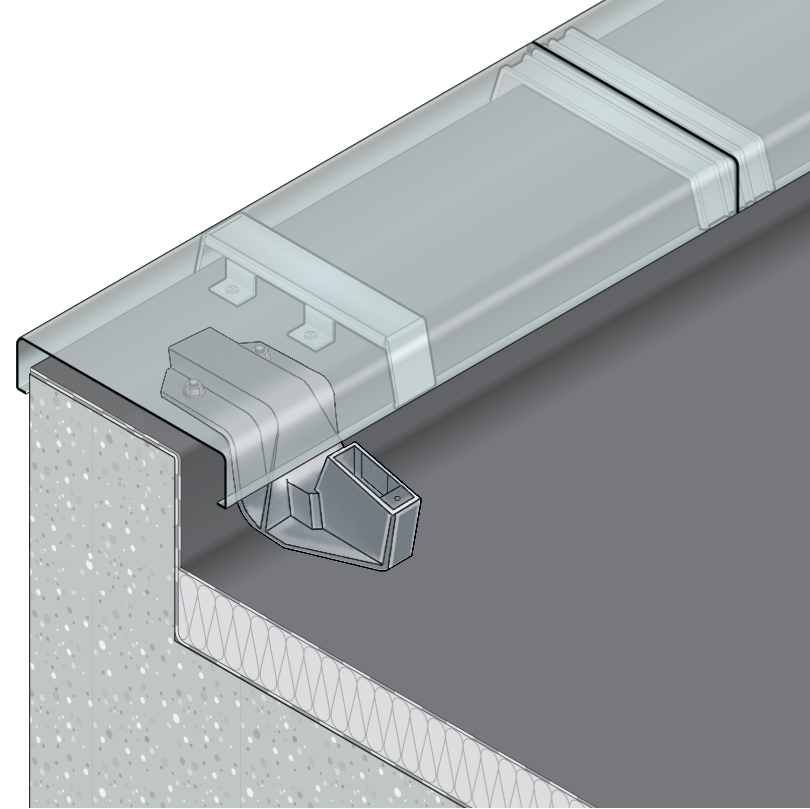

Sabot Z


Le sabot Z permet de répondre à la majeure partie des cas en toiture-terrasse, où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d‘acrotère. Il permet une fixation sur le dessus de l’acrotère, évitant ainsi de percer dans l’étanchéité au niveau du relevé. Largeur mini du support béton : 120 mm
Pente maxi du support : 5°

Il est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°


Sabot M


Solution esthétique qui permet une fixation à la française sur la tête d’acrotère.

Largeur mini du support béton : 120 mm


Il est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°

garde-corps de sécurité en aluminium Barrial sabot M fixation simple sur acrotère

garde-corps de sécurité en aluminium Barrial exemple coupe sabot Z avec couvertine

Exemple d'utilisation avec sabot Z

Fixation sur dalle

garde-corps de sécurité en aluminium Barrial sabot D fixation sur dalle à travers l'étanchéité

Sabot D


Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot D permet de se fixer sur la dalle au travers de complexes d’étanchéité d’épaisseurs variables.
Les différents manchons-platines en aluminium permettent le raccordement de l’étanchéité dans les règles de l’art.
Il est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°



Collerette Sabot D

En partie haute, le manchon-platine est protégé par une collerette thermoplastique parfaitement ajustée au diamètre du tube, et comprenant une gorge qui permet de recevoir un cordon de mastic polyuréthane (conforme au DTU 20.12).

Plinthe Sabot D

En cas d‘absence d‘acrotère périphérique ou dans le cas où la hauteur de l‘acrotère existant est inférieur à 100mm, une plinthe doit être installée. Le système de plinthe est livré sur mesure, avec ses pièces d‘assemblage et pièce de jonction.

Les manchons


Les manchons-platines en aluminium permettent le raccordement à l’étanchéité, la reconstitution du relevé ainsi que le raccordement du pare-vapeur dans le cas de pose en complexe isolé.
garde-corps de sécurité en aluminium Barrial fixation sur dalle sabot D manchons platines

garde-corps de sécurité en aluminium Barrial sabot D caractéristiques manchons platines haut
garde-corps de sécurité en aluminium Barrial sabot D caractéristiques manchons platines bas

Exemple d'utilisation avec sabot D

garde-corps de sécurité en aluminium Barrial exemple en coupe sabot D manchons platines étanchéité

Fixation sur bac acier

garde-corps de sécurité en aluminium Barrial sur bac acier, toiture industrielle

Barrial® garde-corps bac acier, sabot BA


Le sabot BA permet de se fixer sur la plupart des toitures bac acier :
  • Bac acier sec
  • Bac acier isolé et étanché par l’extérieur (isolation ≥ 30 mm)

Le sabot BA est compatible avec les couvertures en tôles d’acier nervurées suivant le DTU 40.35.
Les bacs et la structure support doivent être dimensionnés afin de permettre d’absorber les sollicitations de chargement telles que définies par la norme NF E85-015.
Les platines sont fixées en sommet d’onde. Le système est conçu pour s’adapter à tout type d’onde et pour être posé dans les 2 sens de l’onde.
Pente max. = 10 ° (soit 17,63 %)
Dans le cas d’un bac acier isolé et étanché par l’extérieur, les manchons-platines en aluminium permettent un raccordement conforme aux règles de l’art.
Il est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°


Manchon-platine haut 150


Nécessaire pour un complexe d’étanchéité supérieur à 70 mm, il permet le raccordement d’une étanchéité auto-protégée sur isolation à un fourreau métallique suivant l’article 8.7.1.1 du DTU 43.1.

Manchon-platine bas 150


Suffisant pour un complexe d’étanchéité inférieur à 70 mm, il permet le raccordement du complexe d’étanchéité, ainsi que le raccordement du pare-vapeur. Il constitue ainsi l’équerre de renfort préconisée par l’article 6.3 du DTU 43.1.

Collerette sabot BA


En partie haute, le manchon-platine est protégé par une collerette thermoplastique parfaitement ajustée au diamètre du tube, et comprenant une gorge qui permet de recevoir un cordon de mastic polyuréthane.

Plinthe sabot BA


En cas d’absence d’acrotère périphérique ou dans le cas où la hauteur de l’acrotère existant est inférieure à 100 mm, une plinthe doit être installée
Le système est livré sur mesure, avec ses pièces d’assemblage et pièces de jonction.
garde-corps de sécurité en aluminium Barrial détails fixation sur bac acier à travers l'étanchéité

garde-corps de sécurité en aluminium Barrial vue en coupe fixation sur bac acier

Exemple d'utilisation avec sabot BA

Fixation sur acrotère isolé

garde-corps de sécurité en aluminium Barrial sabot Zc avec console pour acrotère isolé ITE

Présentation du système de fixation sur acrotère isolé


  • Conforme aux recommandations de la CSFE
  • Conforme à la norme NF E 85-015
  • Préserve l’étanchéité grâce à une couvertine adaptée

L’évolution des règlementations thermiques a pour conséquence une tendance à l’isolation de plus en plus fréquente des murets d’acrotères.
Les sabots Zd et Zc sont adaptés pour la pose de garde-corps sur acrotères isolés. Ils sont à coiffer d’une couvertine de type Couvernet ITE avec platine ou console à coupure thermique (th).

Le système est compatible avec un montant fixe :

  • droit
  • cintré
  • coudé 15°/30°

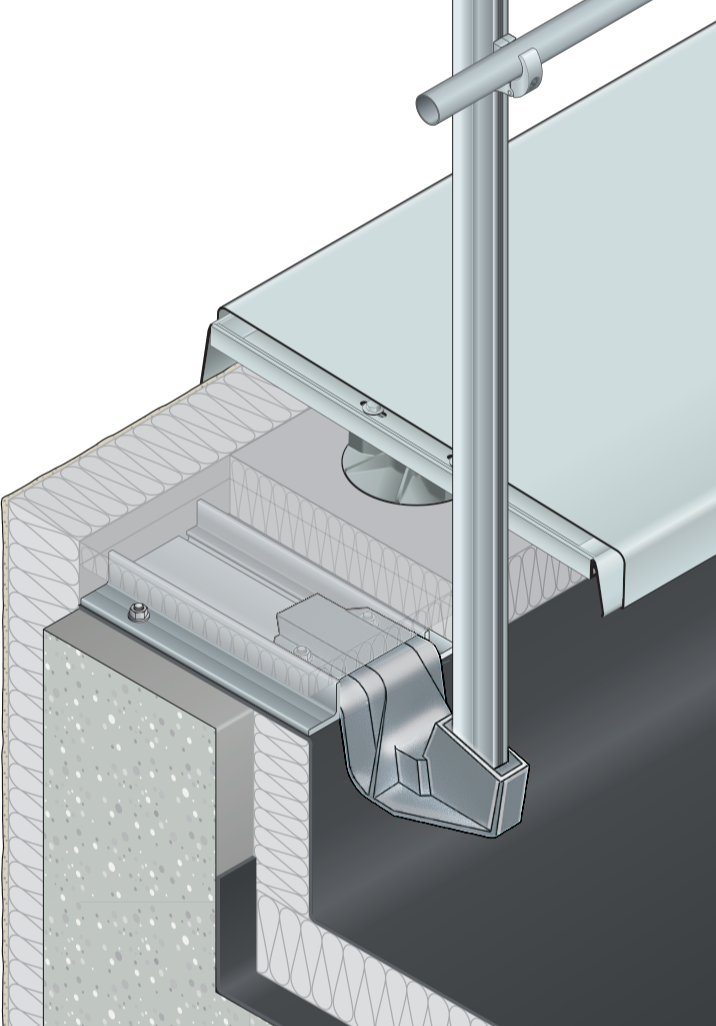

Sabot Zd


Grâce à une rallonge, le sabot Zd permet de déporter le sabot à l’intérieur des acrotères comportant un becquet ou de l’isolation jusqu’à 200 mm.
La pièce de déport est pré dimensionnée en usine suivant les caractéristiques de l’acrotère (taille du becquet ou épaisseur de l’isolant).
garde-corps de sécurité en aluminium Barrial sabot Zd déporté pour acrotère isolé supérieur

garde-corps de sécurité en aluminium Barrial sabot Zc déporté pour acrotère isolé avec couvertine ITE

Sabot Zc


La console de fixation pour acrotère isolé s’adapte au sabot Z avec montant fixe.
Elle permet de compenser des isolations de 60 à 150 mm d’épaisseur. La hauteur et le déport sont préréglés en usine, selon les caractéristiques de l’isolation communiquées.
Le système comprend également une tôle de raccordement de l’étanchéité.

Les sabots Z se complètent d’une couvertine en aluminium de type Couvernet ITE avec platine ou console à coupure thermique (Th).

Amplitude d'utilisation


Le garde-corps de sécurité Barrial constitue un système de protection collective et permanente contre les chutes de hauteur des toitures-terrasses qui répond à l‘ensemble des contraintes réglementaires (normes NF EN ISO 14122-3, NF E 85-015 et NF EN 13374 classe A)

Compatible avec le système d'accroche pour filets Accrofil.

La mise en sécurité des toitures-terrasses inaccessibles par garde-corps périphérique est une obligation légale.

Un système testé et approuvé. Des milliers de références en France et à l'étranger.

  Epaisseur isolant intérieur acrotère Epaisseur isolant dessus acrotère
Sabot Zd jusqu'à 200 mm illimité
Sabot Zc jusqu'à 200 mm de 60 à 150 mm
garde-corps de sécurité en aluminium Barrial fixé sur acrotère coudé exemple RAL blanc avec couvertine

Barrial® rabattable

garde-corps de sécurité en aluminium Barrial rabattable configuration aux angles
Quand des contraintes architecturales strictes (sites classés, etc.) ne permettent pas la présence de garde-corps fixes visibles, ce modèle permet de trouver un compromis entre exigence architecturale et impératif de sécurité.
La version rabattable est disponible sur la plupart des sabots Barrial. Un usinage spécifique des sabots, montants et lisses permet de rabattre la partie aérienne du garde-corps vers l’intérieur de la toiture-terrasse pour le rendre invisible en dehors des périodes d’intervention.
Chaque module rabattable comprend au minimum deux montants.
Les lisses rabattables sont livrées sur mesure, en fonction des modules indiqués dans le plan de calepinage (longueur max. : 3000 mm) et avec des pièces de jonction intérieure coulissantes.
Aux extrémités et dans les angles, une liaison verticale permet de relier la main courante avec la lisse intermédiaire.

Accessoires Barrial rabattable

Lisse pour montant rabattable


Elle est munie d’une pièce de jonction intérieure coulissante.

Les lisses rabattables sont livrées sur mesure, en fonction des modules indiqués dans le plan de calepinage.

Longueur standard 3000 mm
Autres dimensions sur demande.
barrial-fixation-mecanique-systeme-gardecorps-aluminium-toiture-terrasse-securite-cloture-chute-lisse-portillon-ferronnerie-autoporte-separation-plinthe-balustrade-ancrage-rampant-sabot-potelet-autoportant-acrotere-lanterneau-etancheur-rembarde-protection-montant-barricade-gardefou-cordage-accrofil-corridor-gardetoit-inaccessible

garde-corps de sécurité en aluminium Barrial rabattable sabot Ar fixation à l'anglaise

Sabot Ar


Il permet de déporter de 60 mm la pose du montant par rapport au muret. Il peut également être utilisé en façade. Il est compatible avec la mise en oeuvre d’une couvertine en aluminium de type Couvernet.

Il est compatible avec montant droit uniquement

barrial-fixation-mecanique-systeme-gardecorps-aluminium-toiture-terrasse-securite-cloture-chute-lisse-portillon-ferronnerie-autoporte-separation-plinthe-balustrade-ancrage-rampant-sabot-potelet-autoportant-acrotere-lanterneau-etancheur-rembarde-protection-montant-barricade-gardefou-cordage-accrofil-corridor-gardetoit-inaccessible

Sabot Aer


Dans le cas de murets de petite hauteur avec couvertine, le sabot A60er permet, grâce à son évidement, de se fixer en se glissant sous la couvertine.

Il est compatible avec montant droit uniquement

barrial-fixation-mecanique-systeme-gardecorps-aluminium-toiture-terrasse-securite-cloture-chute-lisse-portillon-ferronnerie-autoporte-separation-plinthe-balustrade-ancrage-rampant-sabot-potelet-autoportant-acrotere-lanterneau-etancheur-rembarde-protection-montant-barricade-gardefou-cordage-accrofil-corridor-gardetoit-inaccessible
garde-corps de sécurité en aluminium Barrial rabattable sabot Aer évidé avec couvertine

garde-corps de sécurité en aluminium Barrial sabot A5r rabattable solution simple et économique

Sabot A5r


Le sabot A5r est une bonne solution quand on est sûr que le muret ne recevra pas de couvertine.

Il est compatible avec montant droit uniquement

barrial-fixation-mecanique-systeme-gardecorps-aluminium-toiture-terrasse-securite-cloture-chute-lisse-portillon-ferronnerie-autoporte-separation-plinthe-balustrade-ancrage-rampant-sabot-potelet-autoportant-acrotere-lanterneau-etancheur-rembarde-protection-montant-barricade-gardefou-cordage-accrofil-corridor-gardetoit-inaccessible

Sabot Zr


Le sabot Zr permet de répondre à la majeure partie des cas en toiture-terrasse, où les hauteurs des acrotères sont généralement insuffisantes pour se fixer à l’intérieur de l’acrotère.

Il permet une fixation sur le dessus de l’acrotère, évitant ainsi un percement de l’étanchéité au niveau du relevé.

Largeur mini du support béton : 120 mm.
Pente maxi du support : 5°.


Dans le cas de murets de dimensions plus faibles ou comportant des pentes plus importantes, consultez-nous !

Le sabot Zr est compatible avec la mise en œuvre d’une couvertine en aluminium du type Couvernet avec supports rehaussés.

Il est compatible avec montant droit uniquement

barrial-fixation-mecanique-systeme-gardecorps-aluminium-toiture-terrasse-securite-cloture-chute-lisse-portillon-ferronnerie-autoporte-separation-plinthe-balustrade-ancrage-rampant-sabot-potelet-autoportant-acrotere-lanterneau-etancheur-rembarde-protection-montant-barricade-gardefou-cordage-accrofil-corridor-gardetoit-inaccessible
garde-corps de sécurité en aluminium Barrial rabattable sabot Zr sur acrotère sous couvertine

garde-corps de sécurité en aluminium Barrial rabattable sabot Dr sur dalle étanchée

Sabot Dr


Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot Dr permet de se fixer sur la dalle au travers de complexes d’étanchéité allant jusqu’à 150 mm d’épaisseur. Pour des complexes plus épais, nous consulter.
Les différents manchons-platines en aluminium préenduits d’EIF permettent le raccordement de l’étanchéité dans les règles de l’art.
  • Le manchon-platine haut 150 Sabot Dr

    permet le raccordement d’une étanchéité autoprotégée sur isolation à un fourreau métallique suivant article 8.7.1.1 du DTU 43.1.
  • Le manchon-platine haut 200 Sabot Dr

    est adapté dans le cas de protection lourde par gravillons.
  • Le manchon-platine bas 200 Sabot Dr

    permet le raccordement d’un complexe d’étanchéité sans isolant, ainsi que le raccordement du pare-vapeur. Il constitue ainsi l’équerre de renfort préconisée à l’article 6.3 du DTU 43.1.

Plinthe Sabot Dr

Dans le cas d’absence d’acrotère périphérique ou dans le cas où la hauteur de l’acrotère existant est inférieure à 100 mm, une plinthe doit être installée.

Il est compatible avec montant droit uniquement

barrial-fixation-mecanique-systeme-gardecorps-aluminium-toiture-terrasse-securite-cloture-chute-lisse-portillon-ferronnerie-autoporte-separation-plinthe-balustrade-ancrage-rampant-sabot-potelet-autoportant-acrotere-lanterneau-etancheur-rembarde-protection-montant-barricade-gardefou-cordage-accrofil-corridor-gardetoit-inaccessible

Sabot Mr


Le sabot Mr permet de répondre à la majeure partie des cas en toiture-terrasse, où les hauteurs des acrotères sont généralement insuffisantes pour se fixer à l’intérieur de l’acrotère.

Il permet une fixation sur le dessus de l’acrotère, évitant ainsi un percement de l’étanchéité au niveau du relevé.

Largeur mini du support béton : 120 mm.
Pente maxi du support : 5°.


Dans le cas de murets de dimensions plus faibles ou comportant des pentes plus importantes, consultez-nous.
garde-corps de sécurité en aluminium Barrial rabattable sabot Mr sur acrotère
