Les avantages d'Aquadrop®

Présentation du système

aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

La gamme Aquadrop est composé de trois éléments


  • le collecteur
  • la descente d'eau pluviale
  • le protecteur

La finition esthétique et la palette de couleurs disponibles font de ce système un élément décoratif permettant de souligner le style architectural ou au contraire, de se fondre dans la façade. Aquadrop s'adapte à tous les types de bâtiments à toit plat. Les produits peuvent être utilisés ensemble ou séparément. Il est possible de protéger la base de la descente contre les chocs grâce à Aquadrop protecteur.


aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

Les avantages du système


  • Finition esthétique
  • Mise en oeuvre simple
  • Toutes les teintes RAL sont disponibles (nuancier Danilac). Le laquage de la gamme Aquadrop est réalisé dans nos ateliers. Assurance d’une seule et unique teinte.
  • Collier de fixation innovant avec fixations discrètes.
aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

Aquadrop® collecteur

aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

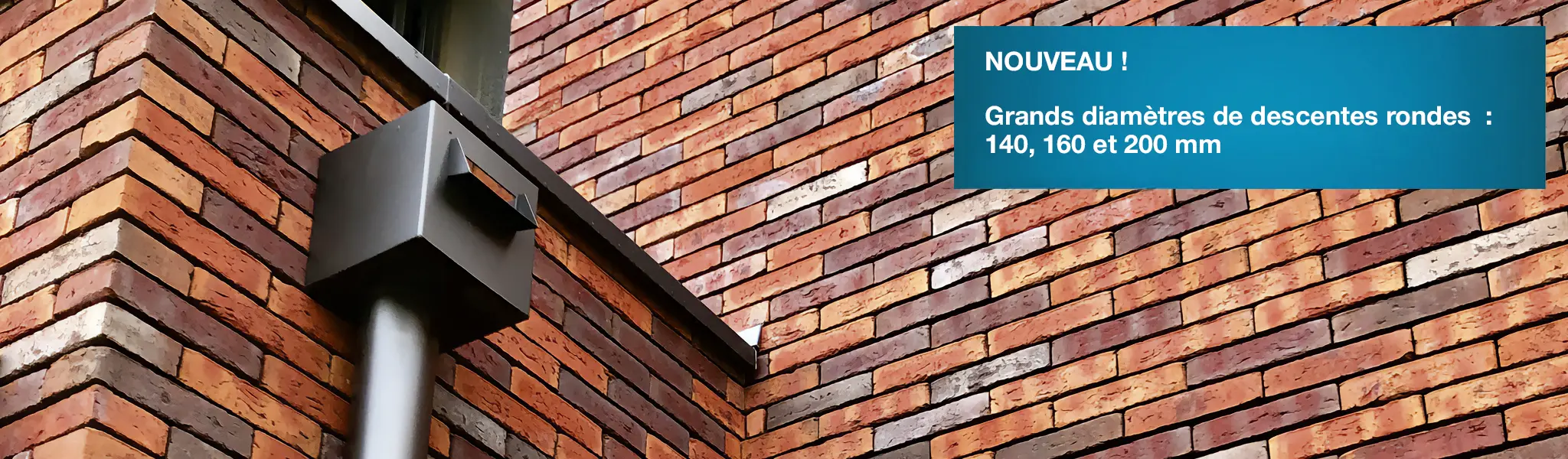

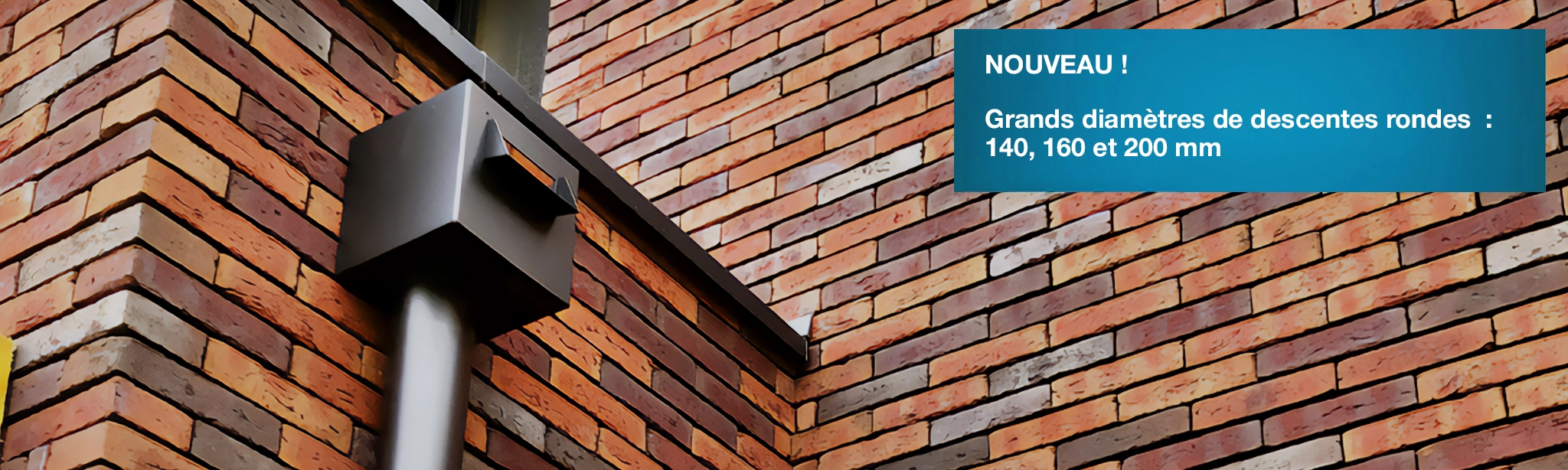

Aquadrop collecteur est une boite à eau de format cubique. Les dimensions standard en hauteur, largeur et profondeur sont de 200, 250 ou 300 mm. Le collecteur d'eau Aquadrop est fixé en façade. Il permet de récupérer les eaux pluviales d'une toiture-terrasse et de les évacuer dans une descente d'eau pluviale. La robustesse du matériau employé, l’aluminium 20/10ème, garantit sa durabilité.

Aquadrop collecteur est disponible sous trois dimensions (L x P x H) :

  • 200 x 200 x 200 mm
  • 250 x 250 x 250 mm
  • 300 x 300 x 300 mm

avec trois diamètres de naissance :

  • Ø 75 mm (pour descente Ø 80 mm)
  • Ø 95 mm (pour descente Ø 100 mm)
  • Ø 110 mm (pour descente Ø 120 mm)

Options


Trop-plein


Le trop-plein est une option permettant de contrôler le rejet d'eau en cas de montée en charge du système d'évacuation.

Grille pare-feuilles


La grille est conçue pour empêcher les feuilles et débris de boucher les tuyaux de descente. Rapide et facile à monter. Sans perçage, sans vis ou colle.

Les étapes de la mise en oeuvre de la grille pare-feuilles

  1. Pièce livrée à plat
  2. Pliage des ailes d'appui suivant usinages prédictifs
  3. Positionner la grille au fond du collecteur en butée sur les ailes d'appui
aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

Aquadrop® descente

aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

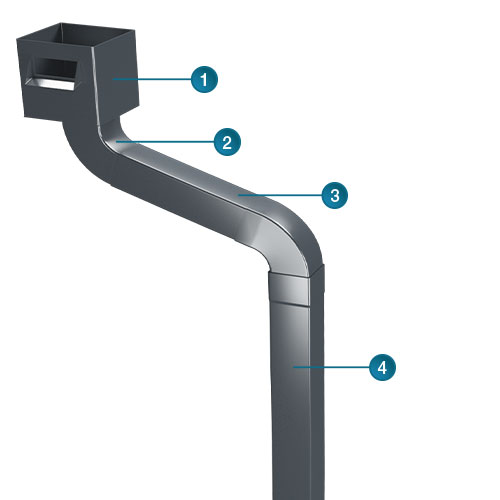

La descente d'eau pluviale Aquadrop est un système en aluminium, de diamètre 80, 100 ou 120 mm (diamètre extérieur).

Aquadrop descente comprend pour chaque diamètre :

  • Les tuyaux de descente
  • Les coudes 72° ou 85°
  • Les colliers de fixation (2 unités minimum par tuyau de 3 mètres).

Evasement partie haute


Les tuyaux de descente sont dotés d’un évasement sur la partie supérieure, afin de permettre l’emboîtement soit avec une longueur supplémentaire, soit avec un coude.

Rétreint partie basse


Les coudes sont pourvus d’un rétreint en partie inférieure, afin de s’ajuster dans un tuyau de descente recoupé et minimiser les chutes.
aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

Innovation


Collier à fixation discrète

Tableau d’encombrement des coudes

  Hauteur Largeur
Coude 85° Diamètre 80 177 mm 161 mm
Coude 85° Diamètre 100 225 mm 201 mm
Coude 85° Diamètre 120 271 mm 244 mm
Coude 72° Diamètre 80 187 mm 134 mm
Coude 72° Diamètre 100 216 mm 154 mm
Coude 72° Diamètre 120 277 mm 199 mm

Aquadrop® protecteur

aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design
Aquadrop protecteur permet de protéger la descente d'eau pluviale contre les chocs domestiques. Il est livré par longueur de 1000 mm.
Il existe trois modèles en fonction du diamètre extérieur de la descente d'eau à recouvrir.

  Ø descente A B C D
Protecteur 110 80 110 105 72,5 32,5
Protecteur 130 100 130 125 86,6 38,4
Protecteur 150 120 150 155 110,7 44,3
aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

Mise en œuvre

aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

Mise en oeuvre du système


Mise en oeuvre du collier


Le collier est à former sur chantier en l'enroulant simplement autour du tuyau de descente.
aquadrop-collecteur-descente-eau-pluviale-systeme-aluminium-etanche-toiture-terrasse-facade-esthetique-boite-cuvette-branchement-raccordement-invisible-design

Aquadrop® en 3D
