Les avantages de Panorama®

garde-corps aluminium Panorama balcon vitré avantages
  • Remplissage filant masquant les montants
  • Finition esthétique avec un large choix de modèles et de teintes RAL
  • Livraison sur mesure avec plan de calepinage
  • Assemblage pratique et rapide avec modules pré-montés en usine

Présentation du système

garde-corps aluminium Panorama barreaudé en toiture terrasse

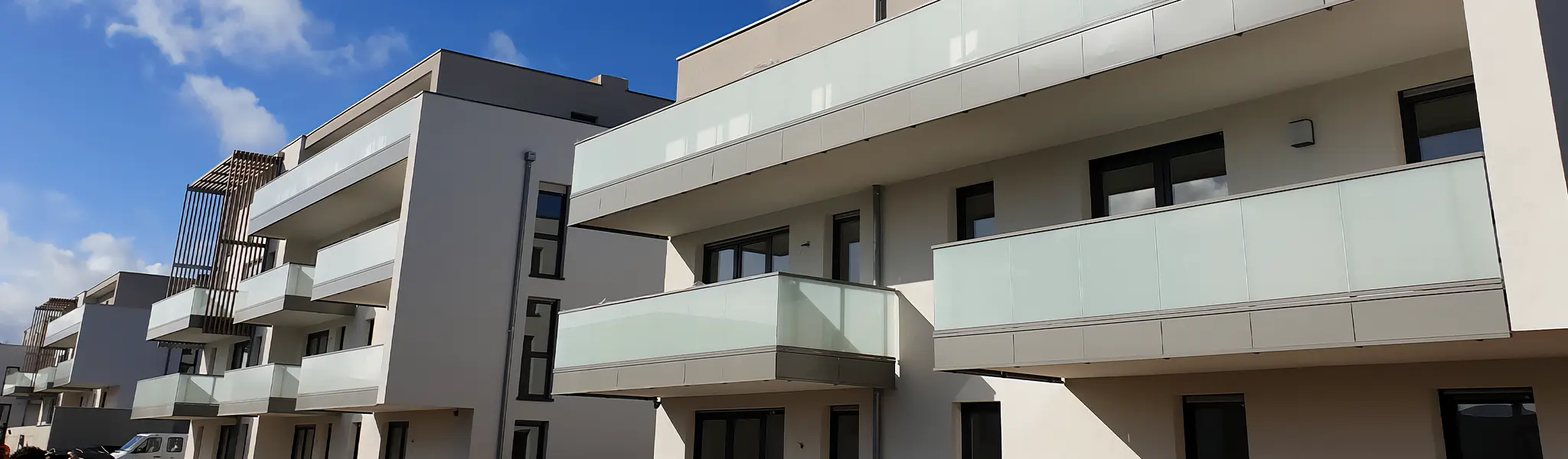

Panorama est un système de garde-corps en aluminium :
  • conforme aux normes NF 01-012 et NF 01-013,
  • qui répond aux catégories d’usage A et B (suivant Eurocodes1).

Pour les destinations avec catégories d’usage C1 à C4, merci de bien vouloir nous consulter.

Il est adapté à la fois en toiture-terrasse et en balcon. Le système est livré sur mesure avec plan de pose et repérage des pièces.

Accessoires

Le système Panorama a été étudié pour assurer une finition esthétique grâce à des pièces d’assemblage discrètes et pratiques d’utilisation.
  • L’étrier
    L’étrier dispose d’une vis latérale pour être prépositionné et ainsi faciliter l’assemblage des lisses intermédiaires et des modules de remplissage.
  • Les jonctions
    Les pièces de jonctions sont dimensionnées pour s’intégrer dans l’alignement des profilés.
  • Le closoir
    Un closoir s’insère dans la gorge inférieure de la main courante pour une finition parfaite.
  • Les embouts
    Des embouts sont disponibles pour assurer la finition de tous les modèles de mains courantes et lisses.
garde-corps aluminium Panorama fixations parfaites et solides
garde-corps aluminium Panorama vitré balcon luminosité esthétique

Normes

Panorama est conforme aux normes :
    • NF P 01-012 (Dimensions des garde-corps)
    • NF P 01-013 (Essais : méthode et critères)
    • NF P 06-111-2/A1 (Annexe nationale à l’Eurocode 1)

BIM

Pour vos projets BIM, dani alu propose sa gamme de garde-corps Panorama (série Vision uniquement) au format Revit.


Les mains courantes

garde-corps aluminium Panorama barreaudé main courante rectangulaire
La main courante rectangulaire est disponible pour tous les remplissages avec vide sous main courante. Elles s’harmonisent avec les lisses intermédiaires et lisses de remplissages rectangulaires (combinaison avec modèle rond possible sur demande).


La main courante ronde est disponible pour tous les remplissages avec vide sous main courante.
Elles s’harmonisent avec les lisses intermédiaires et lisses de remplissages rondes (combinaison avec modèle rectangulaire possible sur demande)
garde-corps aluminium Panorama lisses et main courante rondes

garde-corps aluminium Panorama vitré main courante bombée
La main courante bombée permet un remplissage toute hauteur, vitré ou barreaudé. Elle s’accompagne en partie basse d’une lisse de remplissage rectangulaire.


Les fixations

garde-corps aluminium Panorama sabot B sur dalle platine réglage

Sabot B avec cale

Le sabot B se fixe sur dalle ou sur muret. Il permet de régler la verticalité du montant et l’horizontalité de la main courante. Une cale s’adapte au sabot pour une finition esthétique.

Elle permet de :
  • cacher les vis de réglage
  • proposer un support rigide

La cale est ajourée pour faciliter l’évacuation des eaux de ruissellement.

Réglage de la verticalité du garde-corps : le réglage de l’aplomb se fait par l’intermédiaire de 2 vis sur une plage de ±4,5°.
Réglage de la hauteur du montant jusqu’à 10mm.

Sabot A5

Le sabot A5 se positionne en nez de dalle, mais aussi à l’intérieur ou à l’extérieur d’un muret.

Cette fixation permet de faire passer le remplissage devant le nez de dalle.
garde-corps aluminium Panorama sabot A5 fixation nez de dalle de balcon

garde-corps aluminium Panorama fixation A60 avec couvertine

Sabot A60


Le sabot A60 est la solution technique parfaite pour une combinaison avec le système de couvertine Couvernet.

Sabot Z sous couvertine

Le sabot Z se fixe sur le dessus de l’acrotère, évitant ainsi de percer dans l’étanchéité au niveau du relevé.
Il permet notamment de rendre accessible une partie d’une toiture terrasse technique. Il répond à la majeure partie des cas en toiture-terrasse où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d’acrotère.
Il est compatible avec l’utilisation du système de couvertine Couvernet.
Une pièce de déport spécifique peut être ajoutée pour adapter le système à la fixation sur acrotère isolé (jusqu’à 200 mm de complexe d’isolation).
garde-corps aluminium Panorama fixation Z et couvertine pour terrasse dalle avec plot

garde-corps aluminium Panorama fixation D sur dalle à travers le complexe d'étanchéité

Sabot D

Panorama avec sabot D permet de sécuriser une zone accessible en toiture terrasse. Il est fixé sur la dalle à travers le complexe d‘étanchéité.
Conformément aux recommandations du DTU 43.1, un manchon platine haut et un manchon platine bas sont nécessaires pour le raccordement d’étanchéité.

Série Vision - Remplissage vitré

Les variantes Série Vision

  • Toute hauteur
  • Vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires
garde-corps aluminium Panorama vision, module vitré avec une ou plusieurs lisses

garde-corps aluminium Panorama vision, vitrage clair, translucide ou blanc

Remplissages Série Vision

Module pré-cadré avec verre feuilleté 44.2 :
  • verre clair
  • verre translucide granité
  • verre translucide blanc

Autres finitions sur demande.

Mains courantes Série Vision

  • Main courante bombée (pour variante « toute hauteur » uniquement)
  • Main courante rectangulaire (pour les variantes autres que « toute hauteur »)
  • Main courante ronde (pour les variantes autres que « toute hauteur »

garde-corps aluminium Panorama vision habillage de nez de dalle balcon

Habillage de nez de dalle Série Vision

Cette configuration permet de faire passer le remplissage devant le nez de dalle. Existe en habillage tôlé en :
  • toute hauteur
  • vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires
Existe en habillage vitré en :
  • toute hauteur
  • vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires

Exemple d'utilisation verre translucide granité

garde-corps aluminium Panorama vision exemple pose verre translucide granité

garde-corps aluminium Panorama vision, exemple verre translucide blanc

Exemple d'utilisation verre translucide blanc

Série HPL - Remplissage panneau HPL

Les variantes Série HPL

  • Toute hauteur
  • Vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires
garde-corps aluminium Panorama remplissage panneau bois hpl

garde-corps aluminium Panorama exemple remplissage panneau bois pré-cadré hpl

Remplissages Série HPL

Module pré-cadré avec panneau HPL (stratifié haute pression) de 8 mm d’épaisseur. Le panneau HPL, opaque et d‘une grande résistance permet de répondre aux exigences architecturales contemporaines. Il offre de nombreuses possibilités de design par des déclinaisons de coloris et des effets de matières tel que le bois, métal, etc.

Mains courantes Série HPL

  • Main courante bombée (pour variante « toute hauteur » uniquement)
  • Main courante rectangulaire (pour les variantes autres que « toute hauteur »)
  • Main courante ronde (pour les variantes autres que « toute hauteur »


Habillage de nez de dalle Série HPL

Cette configuration permet de faire passer le remplissage devant le nez de dalle. Existe en habillage tôlé en :
  • toute hauteur
  • vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires
Existe en habillage HPL en :
  • toute hauteur
  • vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires
garde-corps aluminium Panorama panneau bois hpl habillage nez de dalle balcon

garde-corps aluminium Panorama panneau bois hpl exemple de pose moitié barreaudé moitié hpl

Exemple d'utilisation Série HPL

Série Air - Remplissage barreaudé

Les variantes Série Air

  • Toute hauteur
  • Vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires
garde-corps aluminium Panorama air, barreaudé variantes remplissage

garde-corps aluminium Panorama air, barreaudage finition dans les angles

Remplissages Série Air

Module pré-cadré avec :
garde-corps aluminium Panorama air, barreaux carrésbareaux carrés
 garde-corps aluminium Panorama air, barreaux rondsou ronds

Mains courantes Série Air

  • Main courante bombée (pour variante « toute hauteur » uniquement)
  • Main courante rectangulaire (pour les variantes autres que « toute hauteur »)
  • Main courante ronde (pour les variantes autres que « toute hauteur »

Habillage de nez de dalle Série Air

Cette configuration permet de faire passer le remplissage devant le nez de dalle. Existe en habillage tôlé en :
  • toute hauteur
  • vide sous main courante
  • Une lisse intermédiaire
  • Deux lisses intermédiaires
garde-corps aluminium Panorama air, barreaudé, habillage nez de dalle

garde-corps aluminium Panorama air, barreaudé, exemple finition laqué RAL noir

Exemple d'utilisation Série Air

Série Décor - Remplissage en tôle perforée

Remplissages Série Décor

Module pré-cadré avec remplissage en tôle perforée 20/10ème personnalisable.

Mains courantes Série Décor

  • Main courante rectangulaire (pour les variantes autres que « toute hauteur »)
  • Main courante ronde (pour les variantes autres que « toute hauteur »
garde-corps aluminium Panorama décor, module en tôle perforée sur mesure personnalisable

garde-corps aluminium Panorama décor, tôles perforation ronde ou carrée

Perforations standards

  • Rondes 10 mm
  • Carrées 10 mm


Les perforations personnalisables

De multiples possibilités pour la personnalisation du garde-corps.
garde-corps aluminium Panorama décor, tôles avec perforation personnalisée

garde-corps aluminium Panorama décor, habillage devant nez de dalle

Habillage de nez de dalle Série Décor

Cette configuration permet de faire passer le remplissage devant le nez de dalle.

Existe en habillage tôlé en deux lisses intermédiaires

Exemple d'utilisation Série Décor

garde-corps aluminium Panorama décor, module tôle perforée, exemple RAL gris, sabot B avec couvertine

Panorama® rampant

Panorama rampant est un garde-corps permettant d’assurer la sécurité dans un escalier. Il est disponible dans trois versions :
  • vision
  • décor
  • 5 lisses intermédiaires
garde-corps aluminium Panorama rampant, descente, rampes escaliers

garde-corps aluminium Panorama rampant, variantes air, décor, vision

Les variantes Panorama rampant

  • Série Vision toute hauteur
  • Série Vision vide sous main courante
  • Série Vision une lisse intermédiaire
  • Série Vision deux lisses intermédiaires
  • Série Décor deux lisses intermédiaires
  • 5 lisses intermédiaires


Pour la série Vision :


Module pré-cadré avec verre feuilleté 44.2 :
  • verre clair
  • verre translucide granité
  • verre translucide blanc
Autres finitions sur demande.
garde-corps aluminium Panorama rampant, exemple vision, module vitré

garde-corps aluminium Panorama rampant, exemple décor, module tôlé

Pour la série décor :

Module pré-cadré avec remplissage en tôle perforée 20/10ème

5 lisses intermédiaires

garde-corps aluminium Panorama rampant, exemple air, module barreaudé

garde-corps aluminium Panorama mains courantes profilé rond, carré, bombé

Les mains courantes Panorama rampant

  • main courante bombée (pour variante « toute hauteur » uniquement)
  • main courante rectangulaire(pour les variantes autres que « toute hauteur »)
  • main courante ronde (pour les variantes autres que « toute hauteur »)

Fixation de Panorama® rampant

La fixation de Panorama rampant est possible sur la dernière ou l‘avant-dernière marche.
  • Avec le sabot A5
  • Avec le sabot B
  • main courante ronde (pour les variantes autres que « toute hauteur »)
garde-corps aluminium Panorama rampant fixation à l'anglaise ou sur marche

Autres applications

garde-corps aluminium Panorama portillon accessibilité terrasse

Portillon


Le portillon Panorama permet d‘accéder de manière occasionnelle à l‘extérieur de la zone accessible délimitée par un garde-corps Panorama. Le portillon est disponible en remplissage barreaudé, rond ou carré.

Pare-vue


Le pare-vue est fixé au garde-corps au droit de la main courante ainsi que dans le gros œuvre. La finition est assurée par un closoir qui masque les fixations. Remplissages

Module pré-cadré avec verre feuilleté 44.2 :
  • verre translucide granité
  • verre translucide blanc


Autres finitions sur demande.
pare-vue en aluminium Panorama pour séparation de balcon

produit associé, marchenet main courante sur écuyer

Produit associé :


Marchenet, main courante sur écuyer
  • Fonction de guidage et de sécurité
  • Contraste visuel par un laquage de qualité
  • Rapide et simple à poser
  • Compatible avec la gamme Marchenet (nez de marche, bande de contraste visuel pour contremarche, dalle podotactile).
