Les avantages

Les avantages de Barrial® autoporté

  • Conforme à la norme NF E85-015 de juillet 2019
  • Mise en oeuvre sans perçage de l’étanchéité
  • Pas de pont thermique
  • Contrepoids Barrilest® garanti 10 ans
  • Finition laquée suivant 350 teintes et textures différentes



    Barrial® autoporté est recyclable dans les filières aluminium et PVC







Présentation

Présentation de Barrial autoporté®

Barrial autoporté est un système de garde-corps lesté en aluminium pour toitures-terrasses inaccessibles au public.

Il constitue un système de protection contre les chutes de hauteur qui répond à l'ensemble des contraintes réglementaires françaises.
Il répond, en particulier, à la réglementation relative à la sécurité collective et permanente pour la prévention des chutes de hauteur, selon le décret n°2004-924 du 1er septembre 2004 (Art. R.233-13-20) et à la norme en vigueur NF E 85-015, version 2019.







Eléments du système

Eléments du système Barrial® autoporté

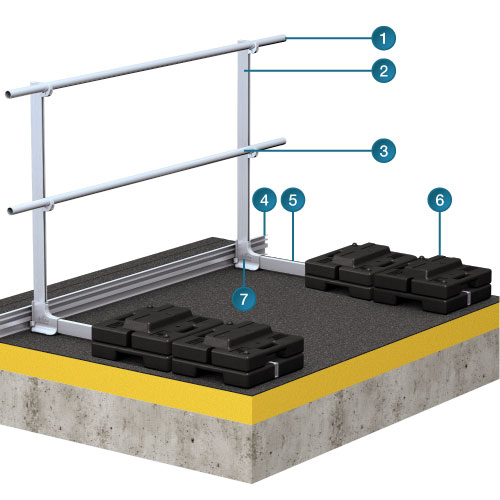

Barrial autoporté est composé d'une main courante, d'un montant (droit, coudé ou cintré), d'une lisse intermédiaire, d'une plinthe (si nécessaire), d'un fourreau d'assemblage, d'un rail et de contrepoids.



  1. Main courante Ø 45 mm
  2. Montant H 1100 mm
  3. Lisse intermédiaire Ø 35 mm
  4. Plinthe (si nécessaire)
  5. Rail
  6. Contrepoids, Barrilest
  7. Fourreau d'assemblage






Les montants

Les montants de Barrial autoporté peuvent être :



  1. Droit
  2. coudé à 15°
  3. coudé à 30°
  4. cintré
garde-corps de sécurité en aluminium Barrial autoporté standard montants au choix, droit, cintré, coudé, sur mesure






Etriers étaux pratiques

Les étriers étaux sont prémontés d’usine (position conforme à la norme) mais leur hauteur peut être ajustée sur chantier.
Les étriers assurent le montage sans rayure des mains courantes et des lisses.



  1. Vis de fixation
  2. Vis de serrage






Les lisses



  1. Jonction
  2. Fixation murale
  3. Embout
  4. Lisse
  5. Angle à degré variable






Fourreau

Le fourreau d'assemblage à double fixation assure la fixation du rail et du montant. Afin de permettre l'alignement de la main courante, la position définitive du montant dans le fourreau est réglable jusqu'à 30 mm.



  1. Réglage possible de + 30 mm
  2. En butée

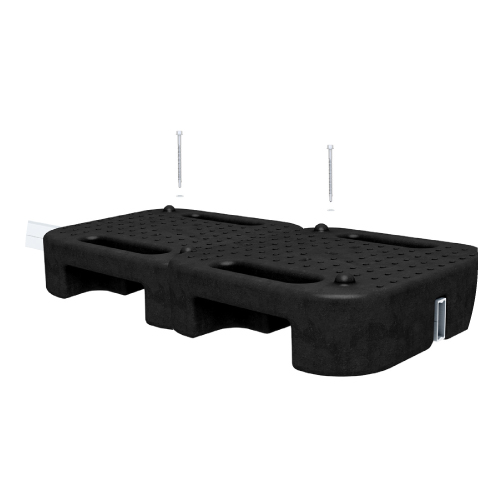

Système de lestage Barrilest, garanti 10 ans

  • Contrepoids de 12,5 kg
  • Fabriqué en matériau recyclé et recyclable
  • Garanti 10 ans
  • Dimensions conformes au DTU 43.1
  • Respecte l’étanchéité, ne nécessite pas de résilient
  • Empilable, stockage optimisé
  • Poids limité à 12,5 kg et poignées valises pour un transport ergonomique
  • Fixation sur le rail par vis autoperçeuse pour un montage rapide

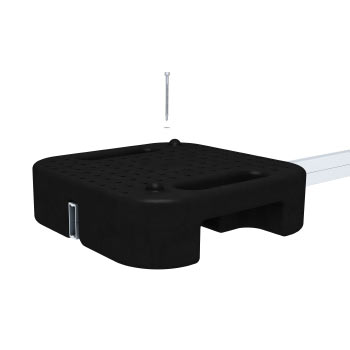

Variante pour le lestage : Contrepoids en béton dans une coque PEHD, garanti 2 ans

  • Dimensions : 400 x 400 mm (conforme au DTU 43.1)
  • Masse : 25 kg (conforme au code du travail)
  • Contrepoids avec poignées
Barrial autoporte : garde-corps lesté pour toiture-terrasse inaccessible au public







Les accessoires

Plinthe

Dans le cas où la hauteur de l’acrotère est inférieure à 100 mm, la norme requiert la mise en œuvre d’une plinthe.

Un étrier permet l’emboitement simple et rapide de la plinthe sur le fourreau ainsi qu’un réglage de la hauteur définitive de la plinthe.






garde-corps de sécurité en aluminium Barrial autoporté standard accessoires haute qualité en zamak

Le portillon

Le portillon Barrial® permet l’intégration d’un ouvrant dans les systèmes de garde-corps Barrial®, y compris ceux avec des montants coudés et cintrés.
Le portillon dispose d’une fermeture automatique, intégrée aux charnières, et d’un verrou.
Le sens de l’ouverture peut être choisi à droite ou à gauche.







Les produit associés

Barrial fixation mécanique

La norme NF E 85-015, de juillet 2019, requière la pose de garde-corps à fixation mécanique. En effet, les garde-corps lestés ne conviennent :
    • pas pour le neuf
    • pas pour les travaux réfection d’étanchéité
    • ni, si une fixation mécanique est possible

La gamme Barrial à fixation mécanique propose des sabots à fixer sur acrotère (sabot A60, A5, Ae, sabot Z, Zd, sabot M) ou dans la dalle avec reprise d’étanchéité  simplifiée grâce aux manchons-platines (sabot D). Ces sabots sont aussi disponibles en version rabattable.






Couvernet

Couvernet est un système de couvertine sur-mesure qui protège l'acrotère et le relevé d'étanchéité des infiltrations.
