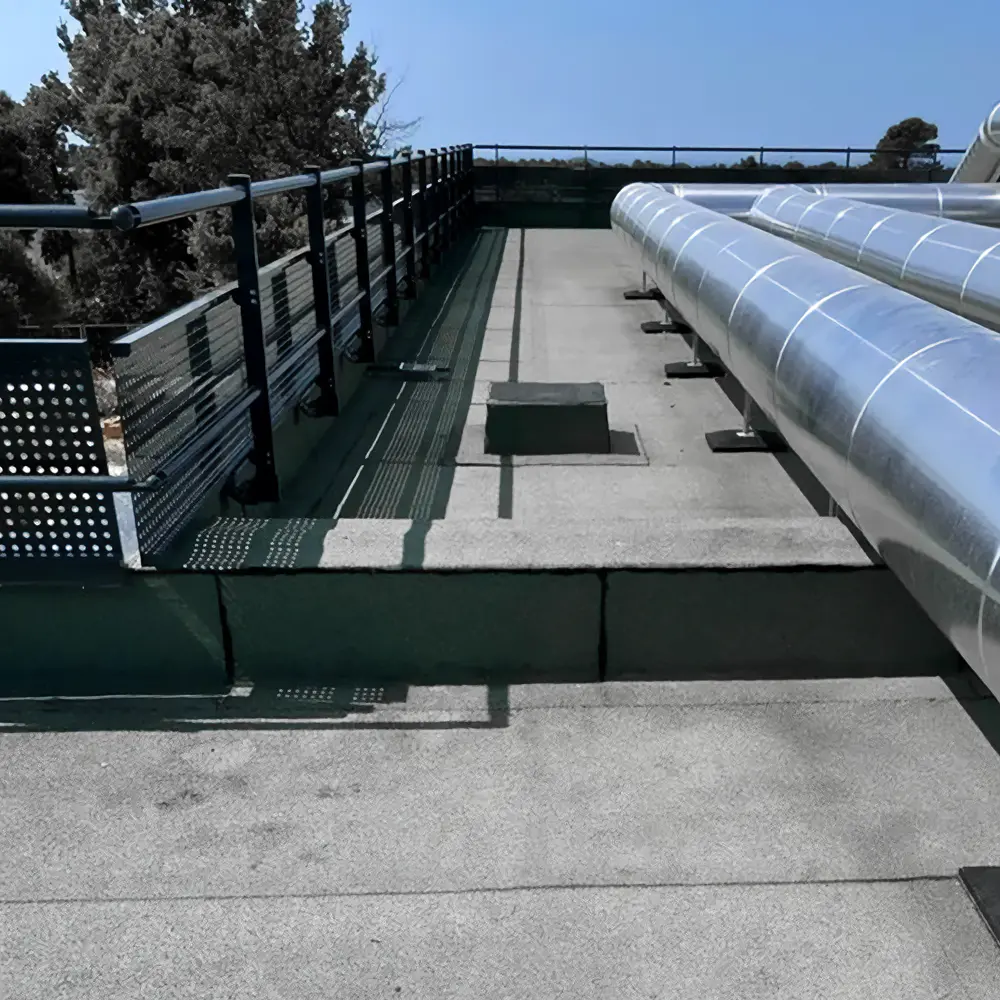

Barrial^® décor : Garde-corps décoratif pour l‘habillage des toitures-terrasses techniques

• Sécurise les opérateurs

• Masque les équipements techniques

• Valorise l'esthétisme des façades

• Propose un large choix de décors

• Offre toutes les solutions de fixations en toiture-terrasse

• Intègre une fiche de dimensionnement sur mesure

• Dispose d'une FDES pour la partie structurelle du garde-corps

Système de garde-corps pour toiture-terrasse technique doté d‘un remplissage décoratif pour masquer les équipements de type VMC, CTA, gaines de ventilation, etc...

Conçu conforme aux DTU d’étanchéité :

• 43.1 : Etanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de plaine

• 20.12 : Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité.

Dimensionné suivant la norme liée à la destination.

Lisses et accessoires

Les mains courantes et les lisses sont livrées en longueur de 3000 mm et sont raccordées entre elles à l'aide de pièces de jonctions droites ou d'angles variables qui permettent d'assurer la continuité sûre et esthétique entre les éléments.

Des embouts assurent la finition aux extrémités.

1. Jonction
2. Angle à degré variable
3. Embout

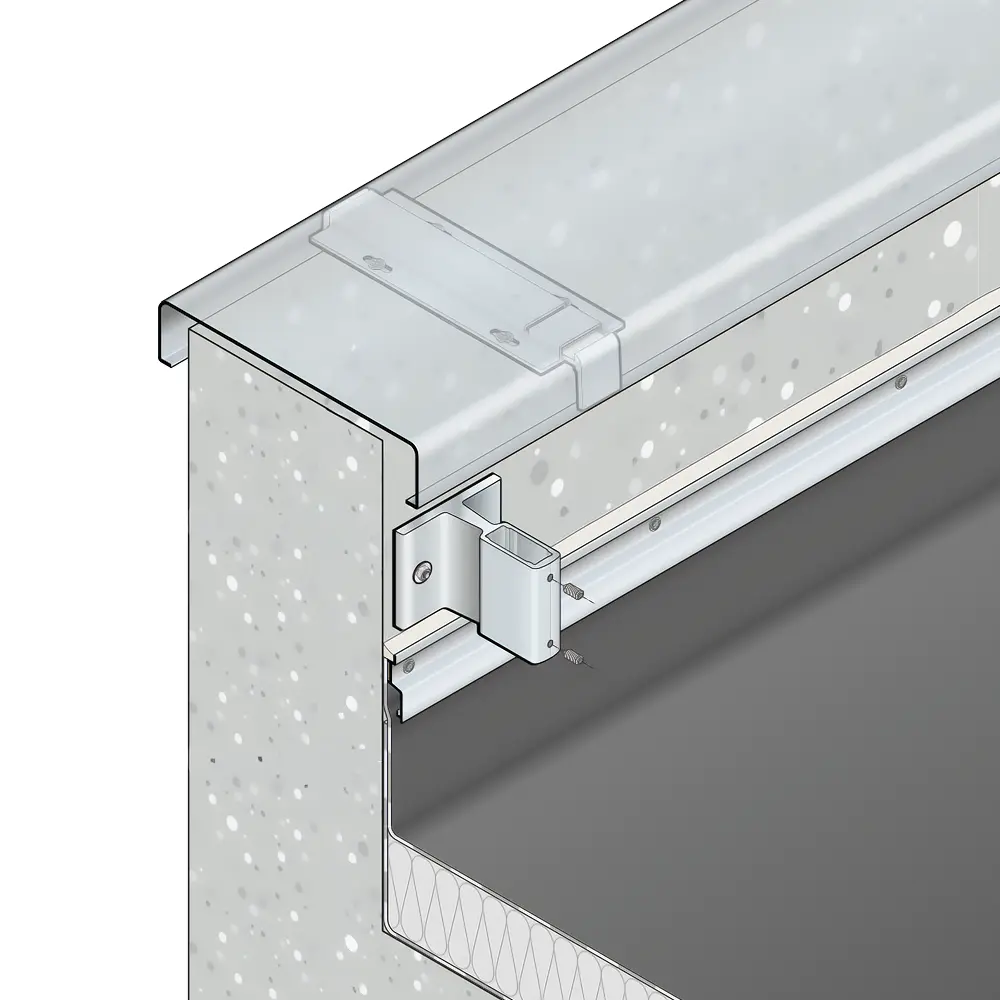

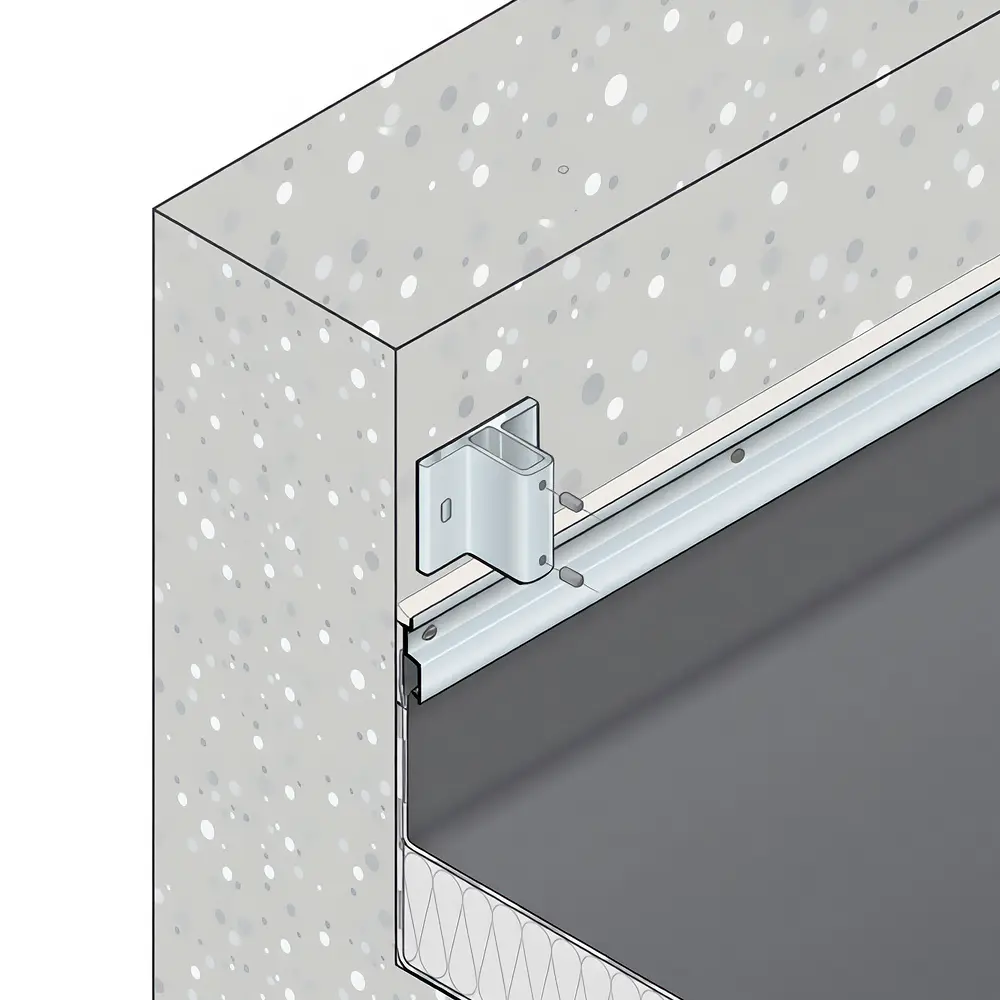

Sabot A5

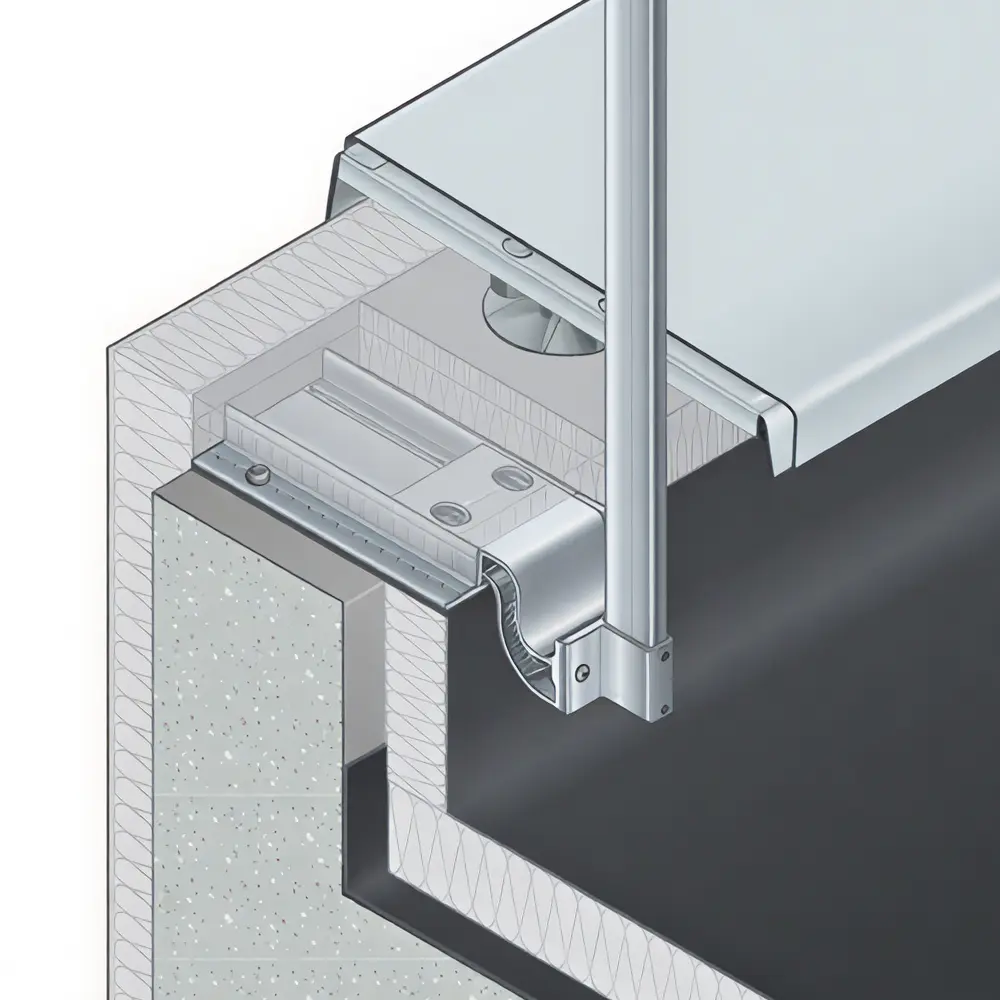

Sabot Zd

Grâce à une rallonge, le sabot Zd permet de déporter le sabot à l’intérieur des acrotères comportant un becquet ou de l’isolation jusqu’à 200 mm.

La pièce de déport est pré dimensionnée en usine suivant les caractéristiques de l’acrotère (taille du becquet ou épaisseur de l’isolant).

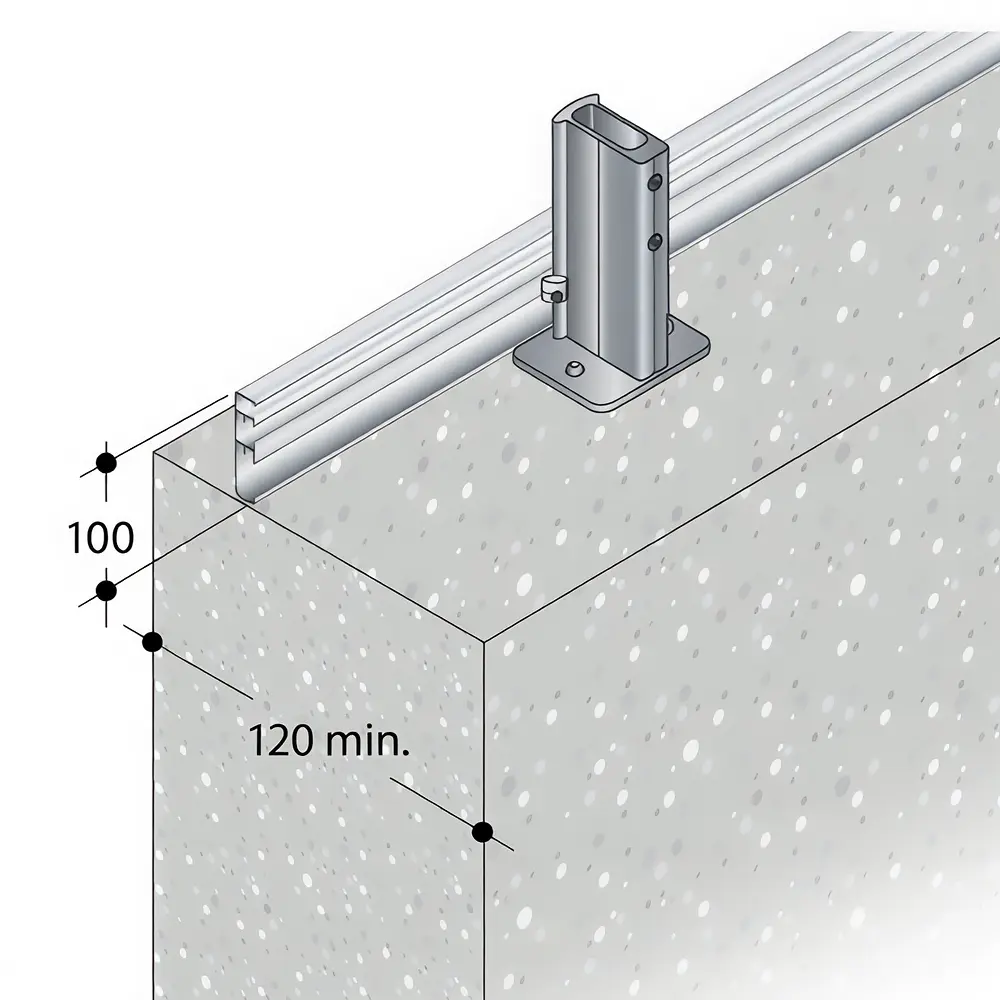

Sabot M

Largeur mini du support béton : 120 mm

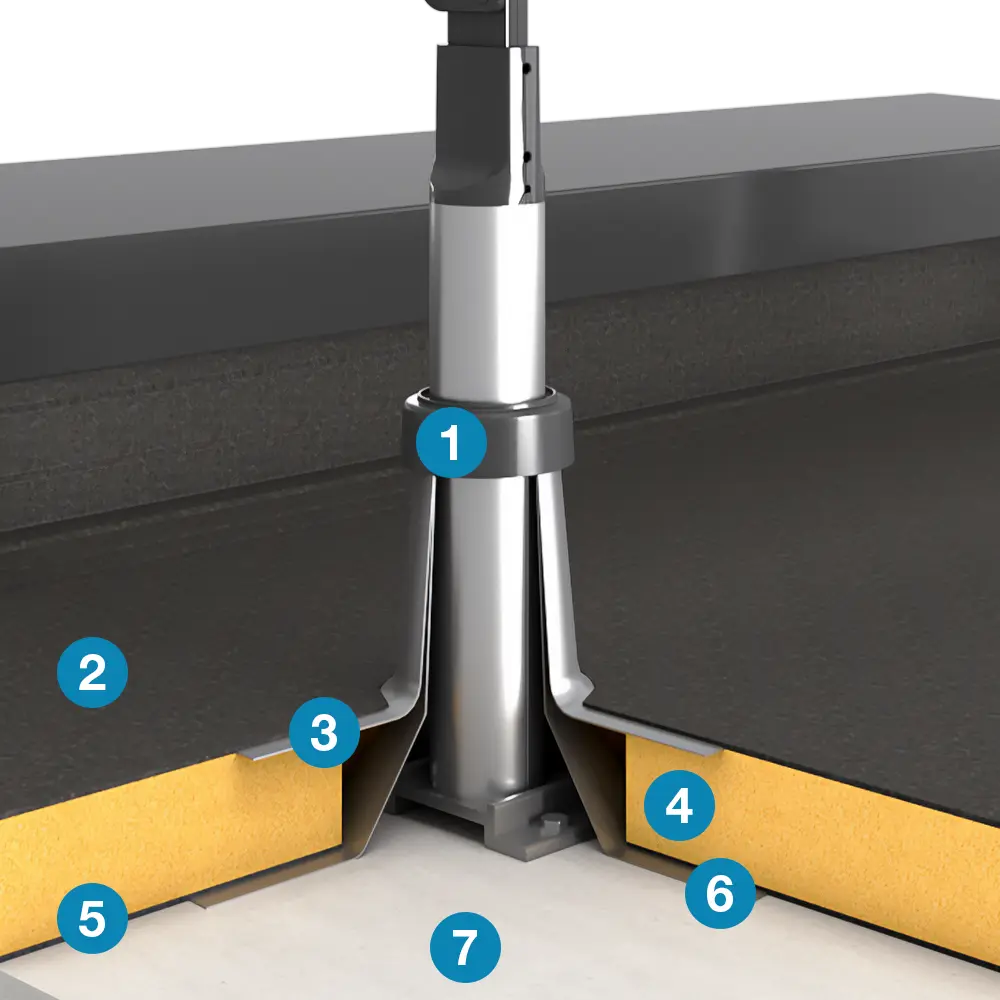

Sabot D

Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot D permet de se fixer sur la dalle au travers le complexe d’étanchéité.
Les différents manchons-platines en aluminium permettent le raccordement de l’étanchéité en parfaite conformité avec les DTU d’étanchéité.

1. Collerette
2. Membrane d'étanchéité
3. Manchon-platine haut
4. Isolant
5. Pare-vapeur
6. Manchon-platine bas
7. Support béton

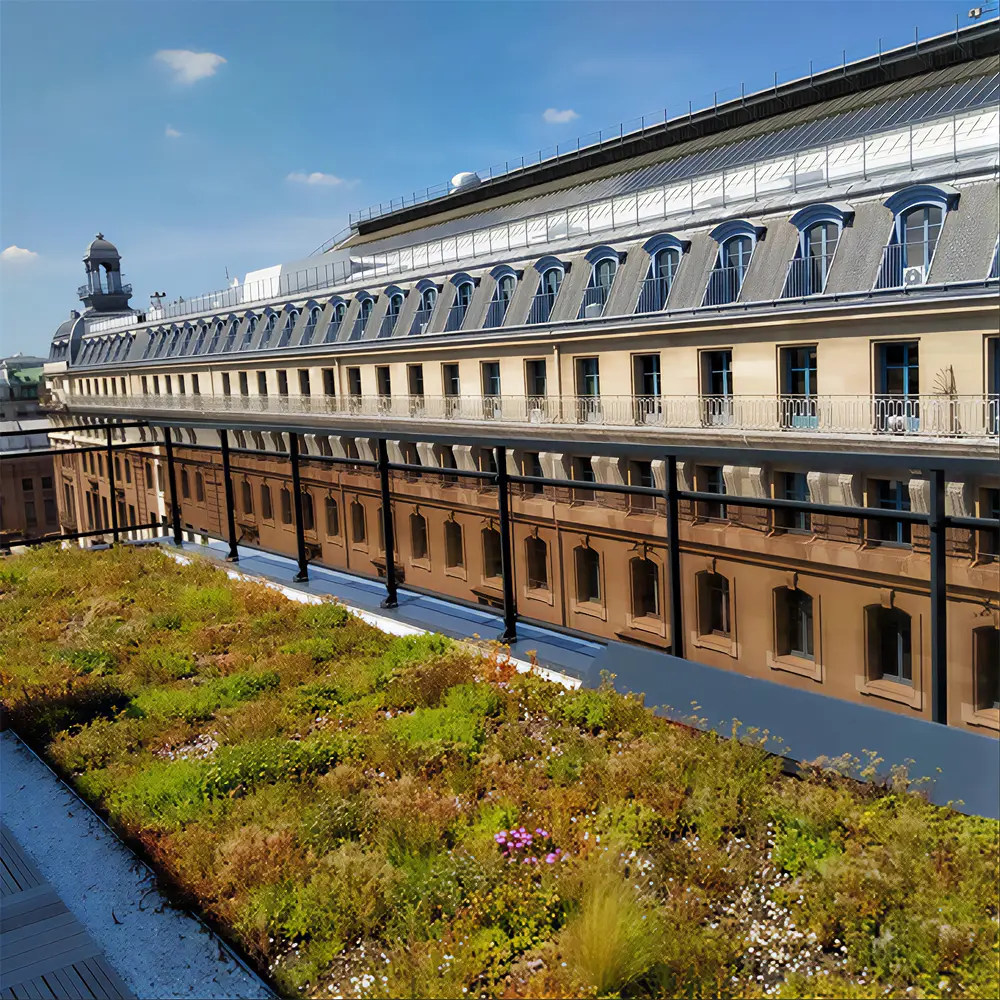

Habillage vitré

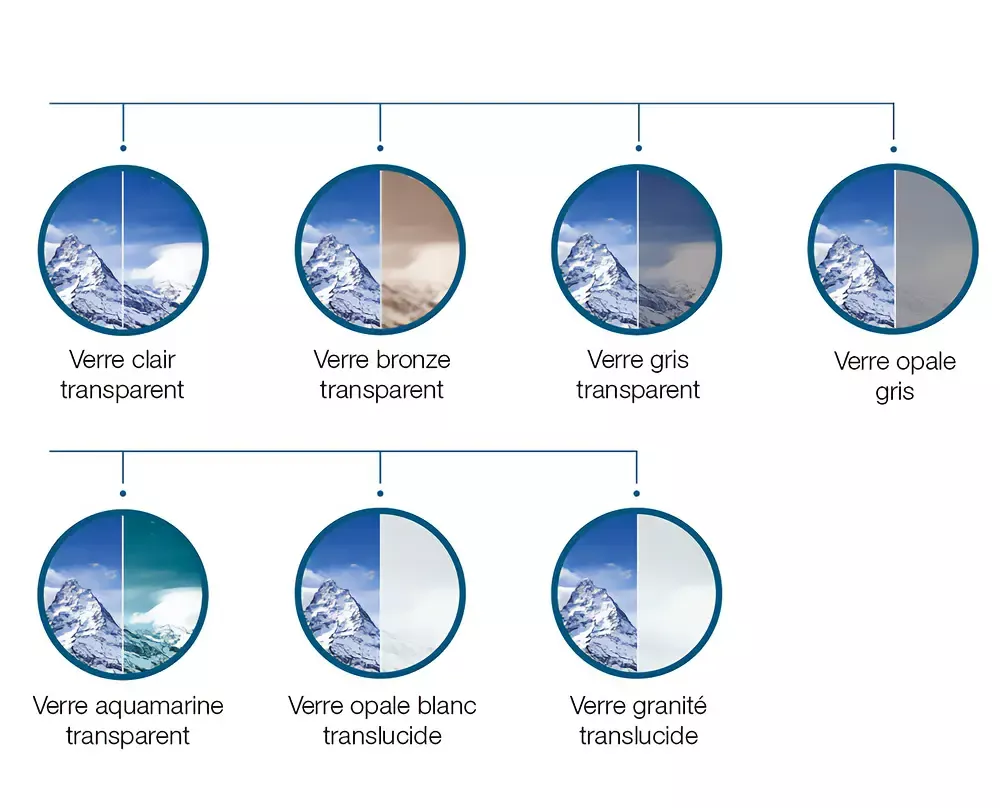

Remplissage verre feuilleté 44.2, couleur au choix.

👉 Besoin d'un autre type de verre ? Nos équipes vous guident vers la solution la plus adaptée !

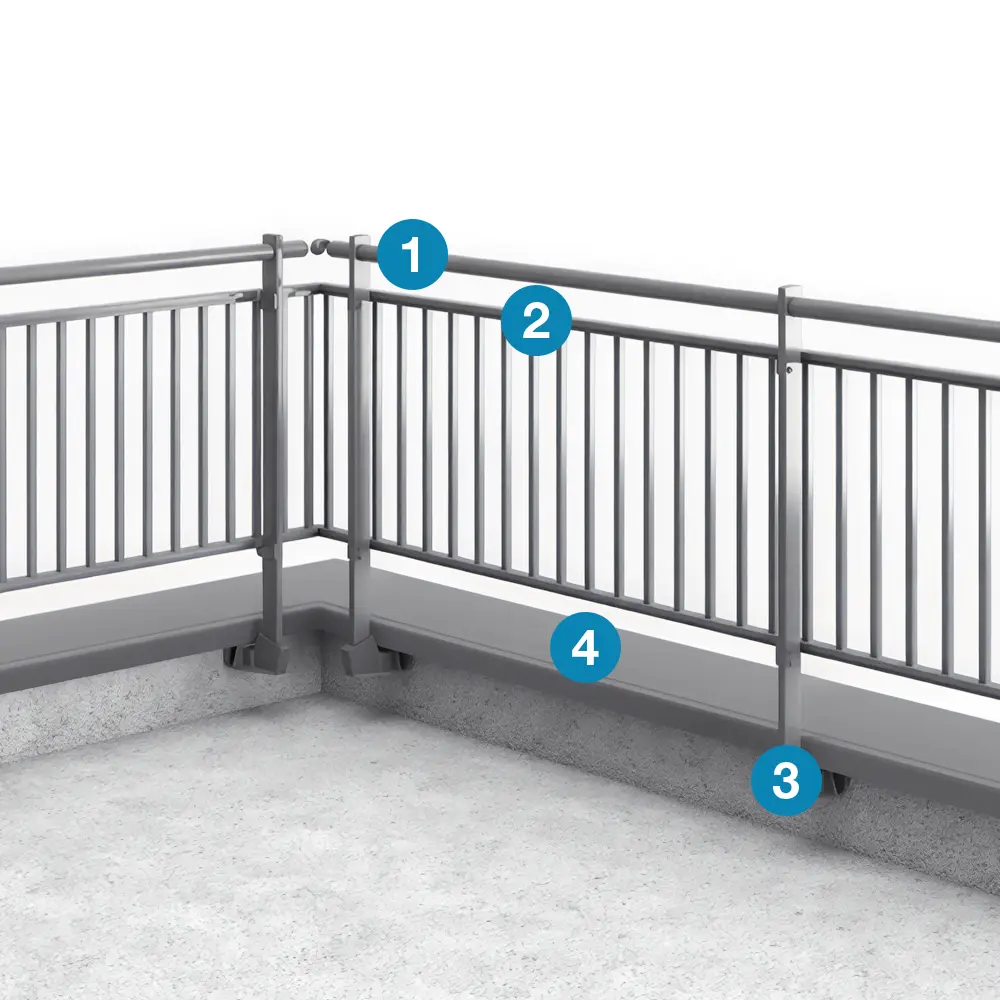

Remplissage barreaux rond ou carré en standard.

D'autres formes (en S, en T, en C, etc.) sont disponibles sur demande 👉Rapprochez-vous de nos équipes !

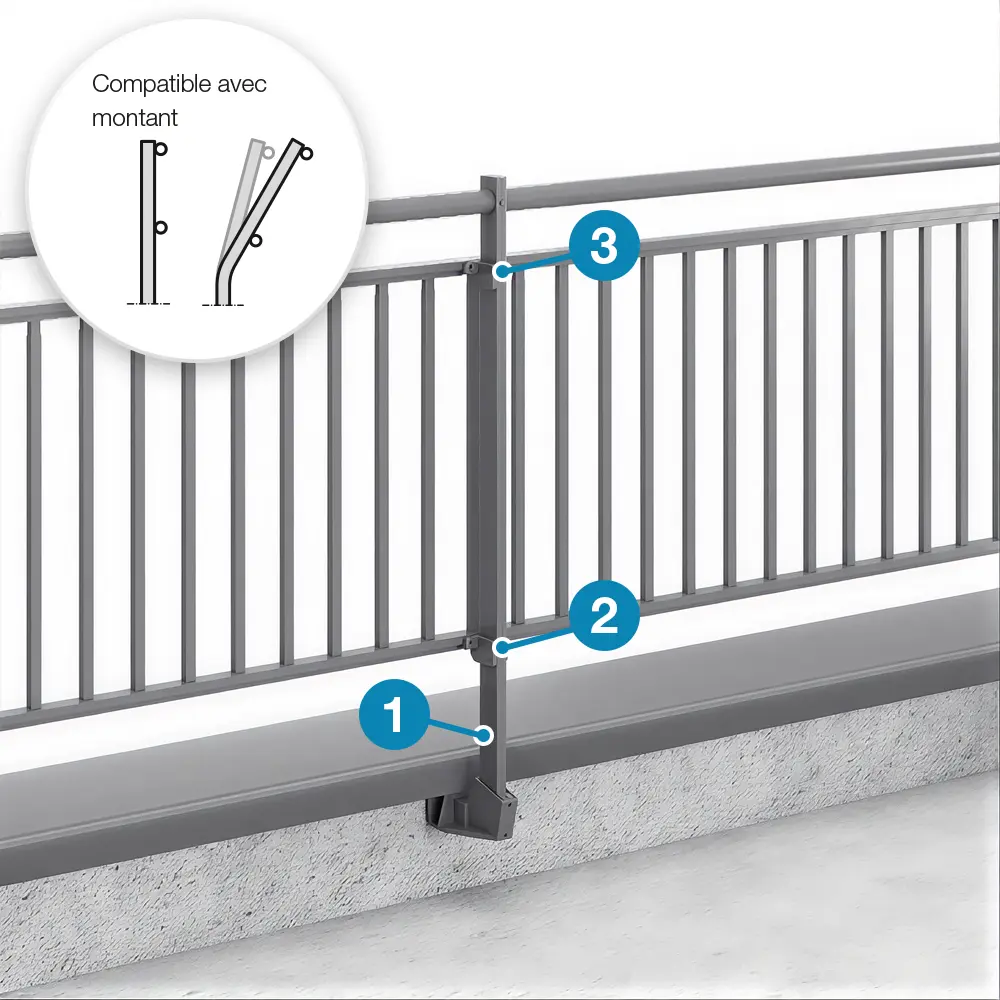

1. Main courante
2. Module barreaudé précadré

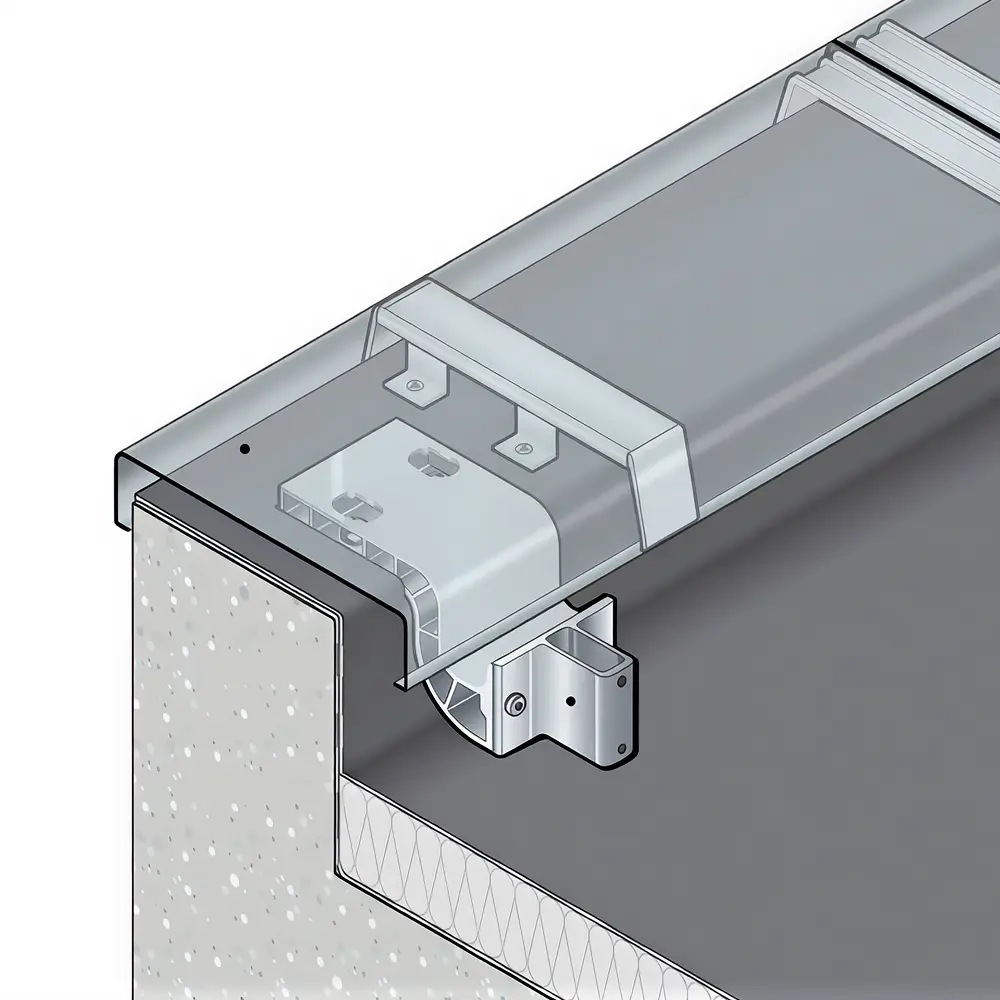

3. Sabot Z

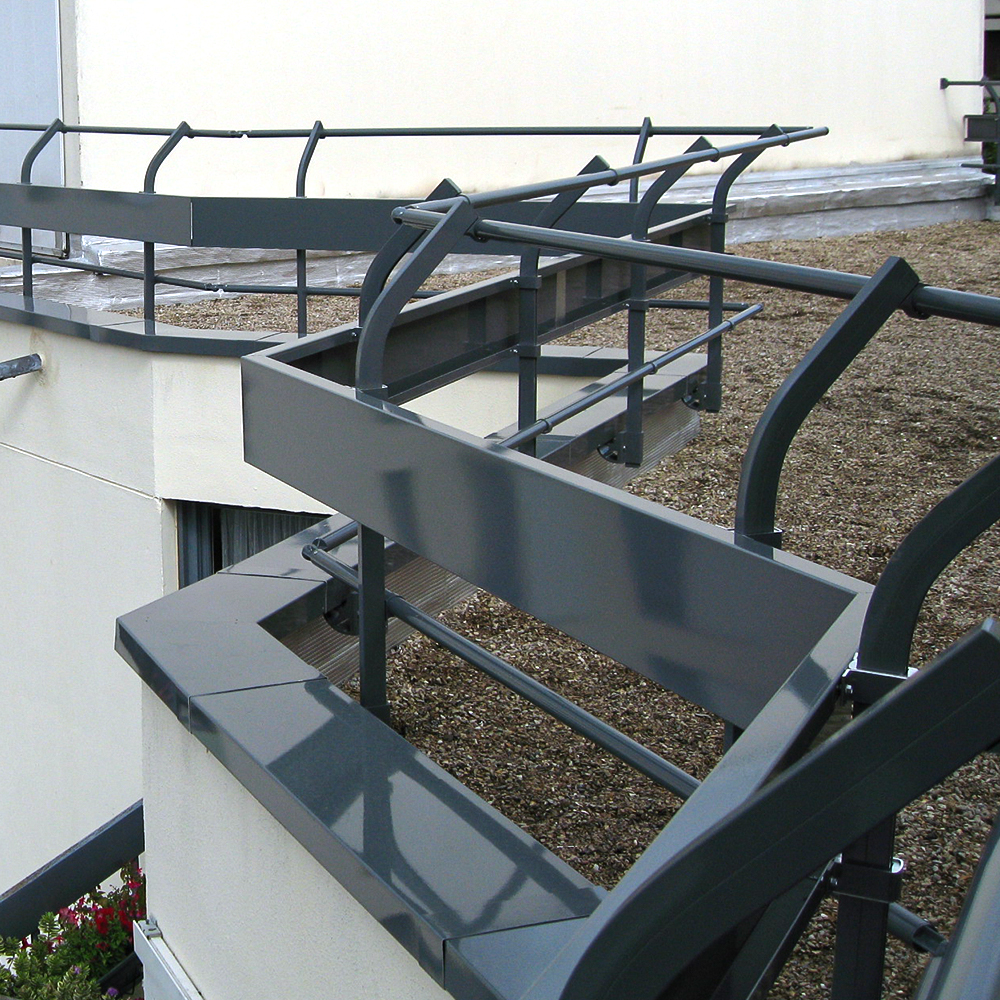

4. Système de couvertine Couvernet^®

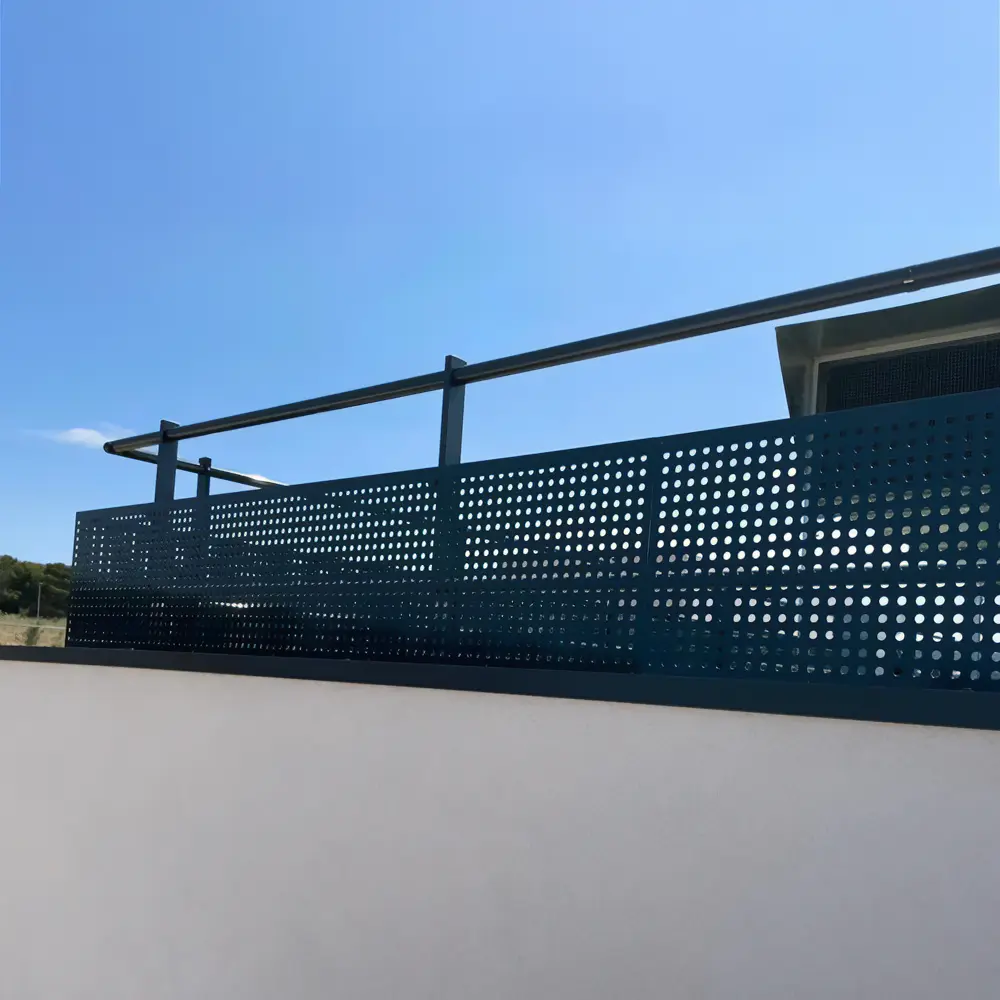

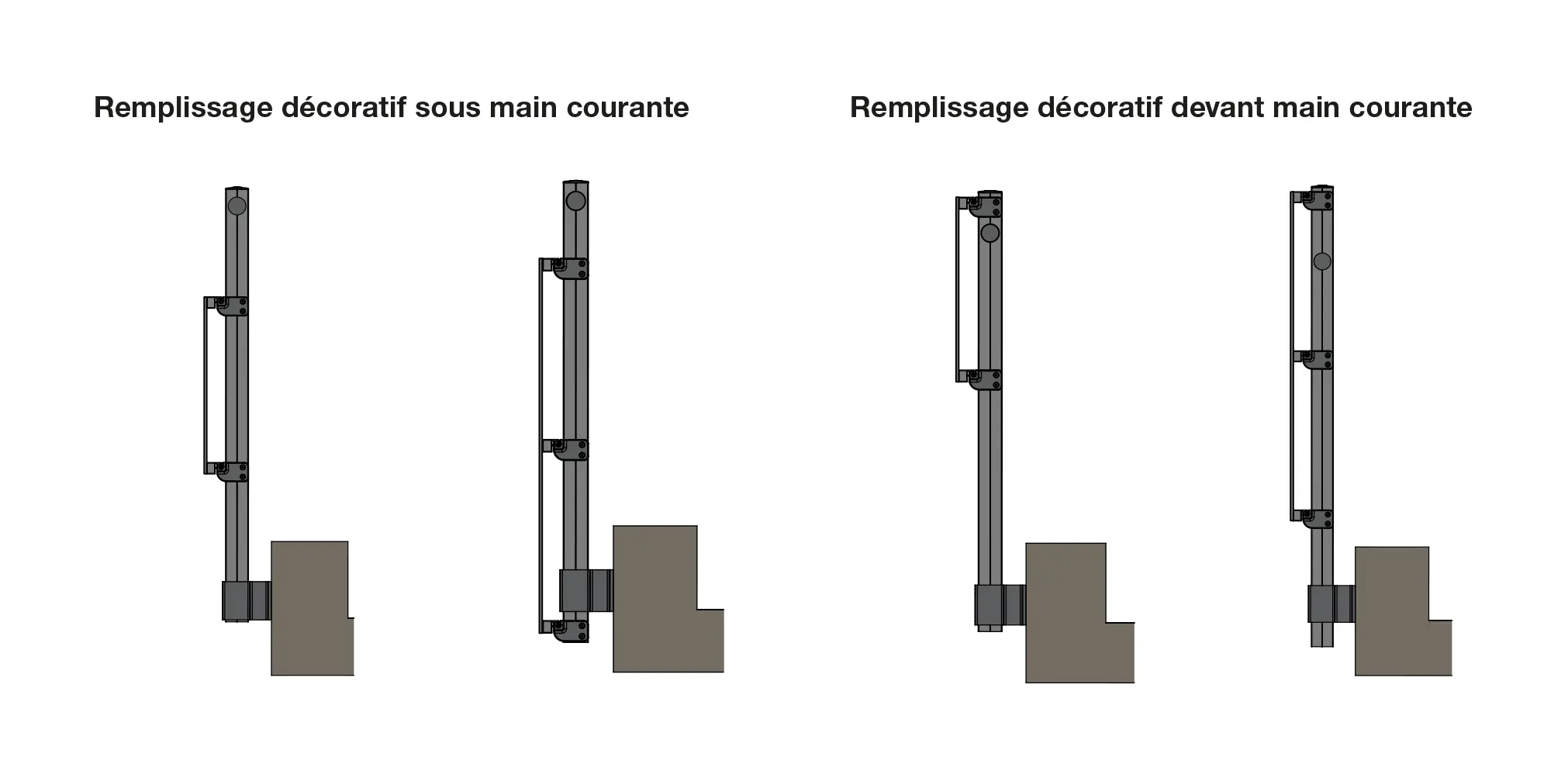

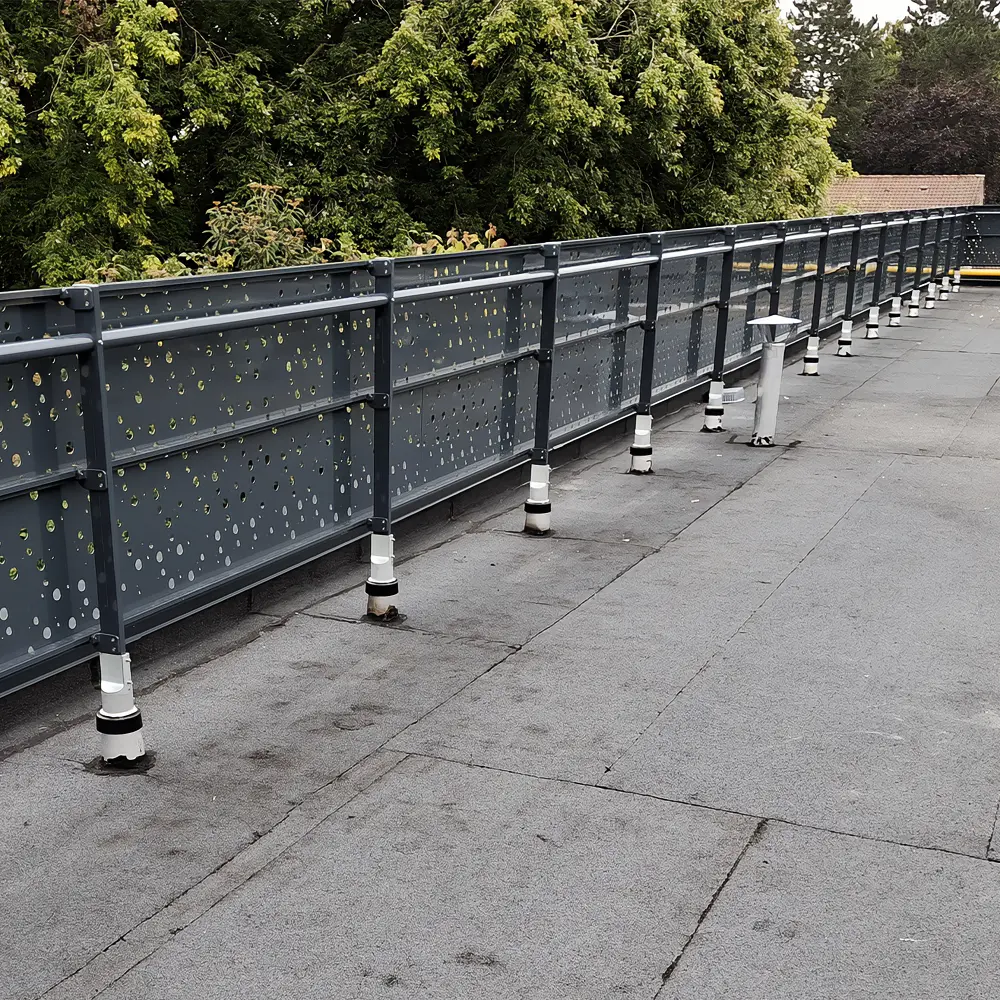

Le remplissage décoratif en tôle permet l'intégration d'un décor au choix pour que Barrial^® décor s'adapte à l'esthétique du bâtiment. Ajourage sur mesure ou perforations carrées, rondes, etc ; l'ensemble est laqué suivant 350 teintes et 3 textures.

👉 Nos équipes sont à votre écoute pour travailler vos modèles personnalisés.

Le laquage Danilac^®, réalisé dans nos ateliers, garantit :

• Une uniformité de teinte et une tenue durable dans le temps
• Un large choix de 350 coloris RAL et textures
• De nouvelles teintes à effet matière (minéral, bois, métal) pour une intégration harmonieuse aux façades, sur demande.

Consultez notre nuancier Danilac^® en ligne ou contactez notre équipe technico-commerciale pour une recommandation adaptée à votre chantier.
