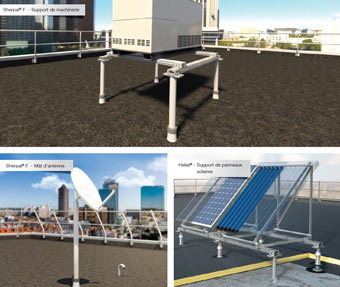

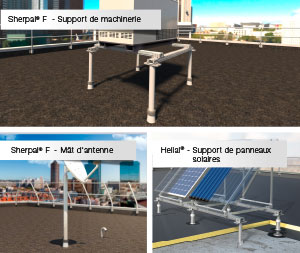

Sherpal F : structures supports à fixation mécanique pour équipements techniques

Sherpal F - Support de machinerie
Sherpal F - Mât d‘antenne
Helial - Support de panneaux solaires

Les avantages du système Sherpal F - Support de machinerie

3 modèles : 4, 6 ou 8 potelets (Pour toutes autres dimensions, merci de nous consulter.)
Disponible en 5 jours
Assemblage mécanique simple
Ajustements possibles sur chantier
Conception et dimensionnement conformes aux DTU 43.1, 43.3 et 20.12
Note de calcul conforme aux Eurocodes sur demande
Sans entretien
Sans dépose lors des réfections d‘étanchéité

Présentation du système Sherpal F - Support de machinerie

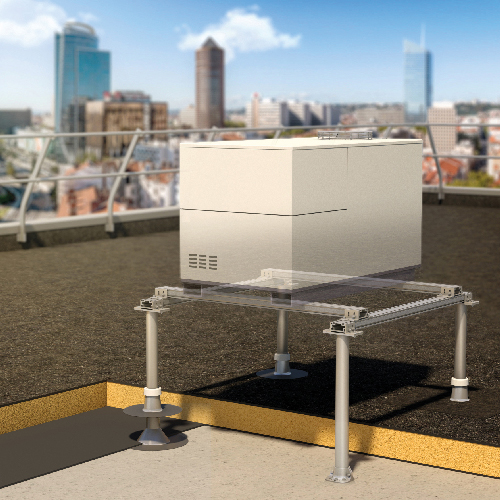

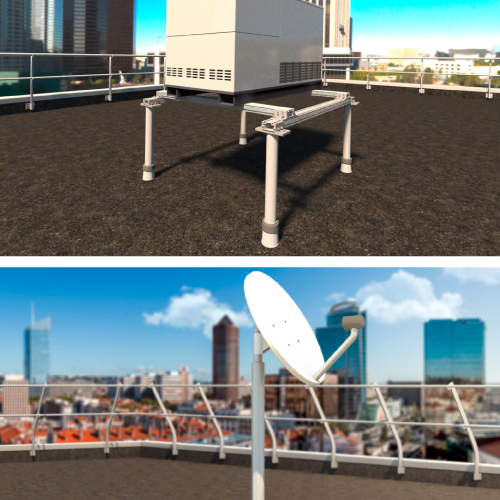

Sherpal F - Support de machinerie est une structure support en aluminium, pour équipements techniques en toiture-terrasse. Il peut être utilisé pour des équipements de type moteur de VMC, CTA ou autres. Il est dimensionné conformément aux Eurocodes.

Il est fixé mécaniquement dans la dalle béton, à travers le complexe d’étanchéité.

Le système est constitué de :

potelets, fixés mécaniquement dans la dalle, livrés avec un manchon-platine bas et un manchon-platine haut, permettant la reprise de l‘étanchéité courante au-dessus de l‘isolant, conformément au DTU 43.1, ainsi qu‘avec une collerette élastomère, formant un solin qui permet de terminer l‘étanchéité en tête, conformément au DTU 20.12.
poutres, livrées en longueur de 1500 mm ou plus selon la dimension et le nombre d’équipements.
traverses, livrées en longueur de 1500 mm. Deux par équipement (ou plus selon la dimension et le nombre d’équipements à fixer). Un système de glissières permet d’ajuster leurs positionnements aux dimensions de l’équipement.

Nota La liaison entre l’équipement et le support Sherpal F - Support de machinerie devra être traitée par le fournisseur de l’équipement de manière à ne pas transmettre de vibrations au gros oeuvre. L’équipement doit être fixé mécaniquement aux traverses de Sherpal F – Support de machinerie.

Modèle Sherpal^® F - Support de machinerie 4 potelets

Pour un équipement technique de 800 kg max et L ou l ≤ 1500 mm. Surface équipement exposée au vent : max 1.6 m2 (H x l ou H x L).

Modèle Sherpal^® F - Support de machinerie 6 potelets

Pour un équipement ou un ensemble d’équipements techniques de 1500 kg max. Surface équipement exposée au vent : max 3.45 m2 (H x L).

Modèle Sherpal^® F - Support de machinerie 8 potelets

Pour un équipement ou un ensemble d’équipements techniques de 2000 kg max. Surface équipement exposée au vent : max 4.6 m2 (H x L).

Domaine d’application Sherpal F - Support de machinerie

Hauteur de bâtiment ≤ 30 m max
Équipement pose en rive (zone G)
Zone de vent 2

Sherpal^® F - Mât support d‘antenne

Les avantages Sherpal F - Mât support d‘antenne

Reprise d’étanchéité conforme aux DTU 43.1 et 20.12
Fixation mécanique dans la dalle
Résistance au vent, conforme aux Eurocodes

Présentation du système Sherpal F - Mât support d‘antenne

Sherpal F - Mât support d’antenne est un système de mât en aluminium, fixé mécaniquement à la dalle béton de la toiture-terrasse, à travers le complexe d’étanchéité.

Il permet la fixation d'une parabole ou d'une antenne.

Domaine d'application Sherpal F - Mât support d‘antenne

Un mât peut supporter une antenne.

Sherpal F - Support d’antenne est conforme aux Eurocodes dans les conditions suivantes :

Hauteur bâtiment : 20 m max
Zone de vent 2
Catégorie de terrain 3b
Parabole diamètre 800 mm max

Pour tout autre cas, merci de nous consulter.

Présentation du système Helial - Support de panneaux solaires

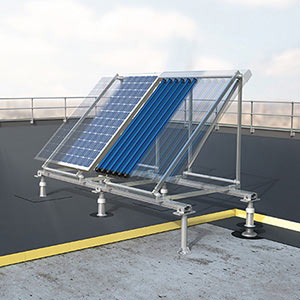

Helial - Support de panneaux solaires est une structure support en aluminium, fabriquée sur mesure, pour panneaux solaires thermiques ou photovoltaïques.

La structure est livrée avec un plan de calepinage.

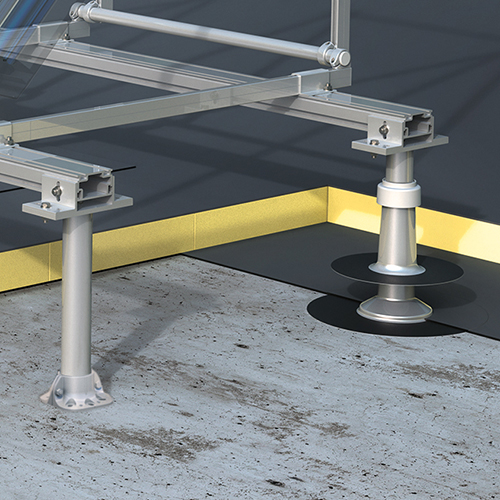

Le système est constitué de :

Potelets Dimensionnés selon la hauteur du complexe d’étanchéité et la largeur de l’équipement à fixer, conformément au DTU 43.1.
Manchons-platines en aluminium Ils permettent le raccordement du complexe d’étanchéité conformément au DTU 43.1.
Collerette thermoplastique Formant solin, pour terminer l’étanchéité conformément au DTU 20.12.
Poutres
Structures triangulaires

Afin de faciliter la mise en oeuvre du produit, le dispositif sera réglable en trois axes : en pied de potelet, à la jonction des potelets et des poutres et à la jonction des poutres et des structures triangulaires.

Il est fixé mécaniquement dans la dalle béton, à travers le complexe d’étanchéité.
