Présentation

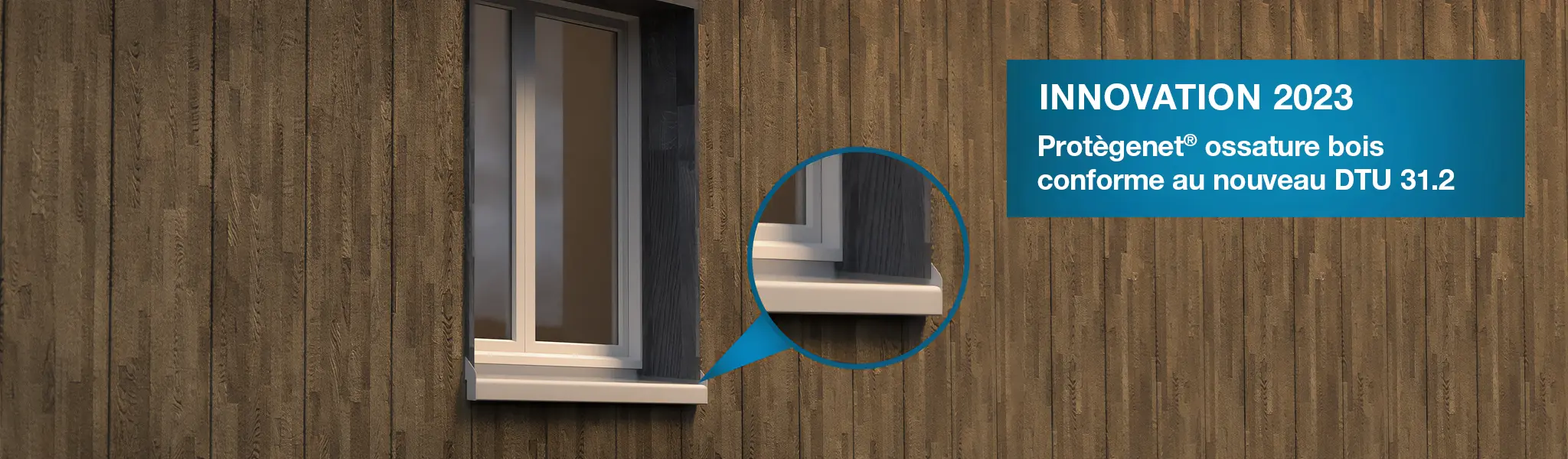

Protègenet® ossature bois est un appui de fenêtre en aluminium particulièrement indiqué pour les tableaux sur les constructions en ossature bois et bardage bois. Il assure la continuité de l’étanchéité à l’eau des ouvertures (fenêtres, baies, etc.) et la ventilation naturelle du bardage.















Conformité DTU 31.2





Pour un dimensionnement conforme au DTU 31.2, le système intègre des caractéristiques techniques pour éviter les infiltrations :

  • un relevé de 25 mm au niveau du rejingot
  • un relevé de 50 mm sur les embouts
  • un recouvrement du bardage sur les embouts qui libère au moins 20 mm de hauteur
  • des cannelures sur les embouts pour servir de barrières supplémentaires aux infiltrations
  • une retombée de 50 mm en recouvrement de façade avec goutte d’eau pour déporter les eaux pluviales et protéger le bardage des dégradations courantes comme les coulures et les salissures.

Dans les recommandations du DTU, il est aussi attendu une lame d’air en sous face et derrière le bardage nécessaire à la ventilation naturelle des matériaux.






Éléments du système



Le système comprend :

  • Une tôle d'aluminium 15/10 ème avec une retombée de 50 mm et un relevé arrière de 25 mm.
  • Deux embouts (droit + gauche) en profil extrudé avec relevés latéraux de 50 mm.

Pour les longueurs de recouvrement supérieures à 3 mètres, une pièce de jonction assure la liaison des pièces.





  1. Longueur de fabrication sur mesure
  2. Profondeur de fabrication sur mesure, minimum 100 mm
  3. Pente de 5°, sur demande jusqu'à 10°









 Embouts

Les embouts sont réalisés à partir d'un profilé en aluminium extrudé, pour une meilleure tenue.
En outre, les cannelures, intégrées au profilé, constituent une barrière supplémentaire aux infiltrations.

Les avantages des embouts de Protègenet® :

  • esthétique
  • évite les coulures latérales
  • permet une bonne protection grâce à son relevé en partie arrière.







Exemple d'utilisation



  1. Bardage
  2. Embout
  3. Protègenet® ossature bois
  4. Allège
  5. Menuiserie
  6. Isolant



  1. Le recouvrement du bardage sur l’embout doit libérer au moins 20 mm de hauteur.
  2. La pose de Protègenet permet le passage d’une lame d’air de 5 à 10 mm pour la ventilation du complexe en façade

La pose de Protègenet ossature bois nécessite l’utilisation d’un mastic SNJF de première catégorie ou bien l’utilisation d’un mastic décrit au DTU.

Le système Protègenet® ossature bois n'est pas un élément porteur. Si tel était le besoin, merci de vous rapprocher de notre équipe de technico-commerciaux pour être dimensionné et justifié en conséquence.









Finition

350 teintes RAL, fines textures, sablées. Consultez nos nuanciers









Services

Choisir Protègenet® ossature bois c’est bénéficier de notre expertise et de notre capacité d’adaptation.



Aide à la prescription
Si vous êtes maître d’œuvre ou architecte, notre équipe de spécialistes en prescription vous accompagne pour définir la bonne solution technique, pour rédiger votre cahier des charges et pour définir votre enveloppe budgétaire. Sur demande des fichiers BIM ou des fiches FDES peuvent être fournis.



Conseils sur site et assistance au métrage
dani alu met à votre disposition une équipe de technico-commerciaux et de métreurs professionnels afin de vous conseiller et de vous assister au métrage sur site.
