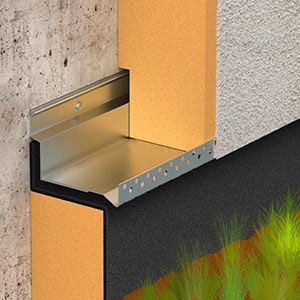

Les avantages de Solinet®

  • Gamme complète qui s’adapte aux différents types de toitures-terrasses : inaccessible, accessible, isolée
  • Fonctions spécifiques : spécial pont et parking, support de dalles, relevé isolé, profilé cintrable…
  • Profilé extrudé sous Avis Technique
  • Protection optimale du relevé d’étanchéité grâce au système double joints et la gorge carrée







Présentation du système

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet® pour les relevés d'étanchéité avec ou sans ITE


Les Solins en aluminium extrudé avec Avis Technique CSTB assurent la protection des relevés d‘étanchéité en toitures-terrasses.
La gamme Solinet permet aux étancheurs d'être conformes au DTU 20.12 (accessoires indispensables).
Nos systèmes sont conçus pour la protection contre les eaux pluviales, l'isolation de toiture-terrasse, les terrasses avec dalles sur plots, les travaux publics et la fixation mécanique des membranes PVC.
Les profilés de la gamme Solinet sont livrables en longueur standard de 3000 mm et sont pré-percés en usine tous les 300 mm. Chaque longueur est estampillée de la marque de garantie dani alu.






Avis Technique CSTB


« L’utilisation de bandes solines métalliques est obligatoirement justifiable de l’Avis Technique CSTB DTU 20.12 »
Les questions à se poser pour choisir un modèle de Solinet à utiliser sont :

  • Dans quel cas de figure suis-je? Ai-je bien analysé mon problème?
  • Ai-je un exemplaire de l‘Avis Technique CSTB?
  • Dans quel cas d‘accessibilité suis-je?
  • Le chantier comporte-t-il beaucoup d'angles à traiter, des parties courbes?
  • Dans quelle zone climatique se trouve le chantier?
  • De quel recouvrement ou hauteur visible ai-je besoin?
  • Ai-je reçu l‘accord du bureau de contrôle quant au modèle de Solinet prévu?
  • Le relevé d‘étanchéité comporte-t-il un isolant? Si oui de quelle épaisseur?

L'avis technique de la gamme Solinet est accessible ici :
http://www.cstb.fr/pdf/atec/GS05-F/AF162497.pdf
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






Caractéristiques de Solinet

Caractéristiques de Solinet®


  1. Joint à l´arrière :
    Le joint à l’arrière, permet de rattraper les irrégularités et fait barrière entre l’étanchéité et le joint pompe.

  2. Fond de joint :
    Gorge adéquate avec fond de joint, permettant un mouvement tridimensionnel du joint pompe.
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012
  1. Fourreaux de jonction :
    Fourreaux de jonction, permettent un alignement parfait entre éléments, un recouvrement de jonction efficace, tout en laissant un jeu de dilatation adapté.






  1. Fourreaux d’angles :
    Fourreaux d’angles, suppriment les coupes d’onglet, économisent les fixations et permettent une finition soignée et étanche.
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012
  1. Protecteur alu :
    Protecteur alu, protège les fixations et le joint pompe contre les intempéries et les U.V. et permet une finition esthétique. Il est obligatoire en terrasse accessible public.

  2. Fixation Danivit 6






Fixation Danivit 6 (inox Ø 6) 6x40 mm

  1. Cheville plastique zone d’expansion
  2. Partie compressible
  3. Collerette, sert de rondelle d‘appui
  4. Elément expanseur – vis inox avec empreinte cruciforme pour le démontage
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

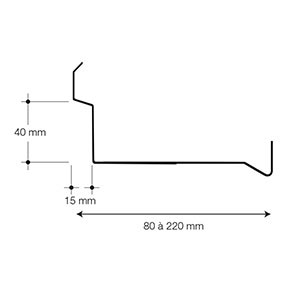

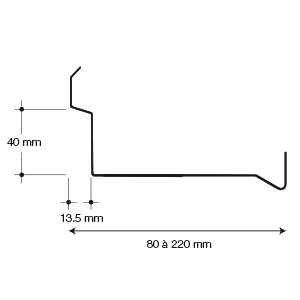

Solinet® 15/40



solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin

Bande soline en aluminium extrudé à gorge carrée avec double joints préposés en usine.
Débord 15 mm - Recouvrement 40 mm.

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition


  1. 7 mm tous les 300 mm

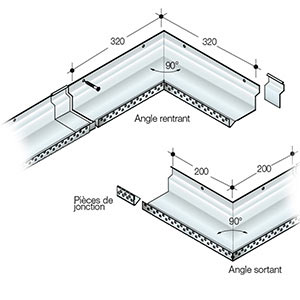

Accessoires du Solinet 15/40


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction et embout
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet 15/40

En remplacement des bandes zinc ou galva et des béquets bétons

  1. Mastic titulaire du label SNJF façade
  2. Fond de joint
  3. Joint arrière
  4. Fixation Danivit 6 (inox Ø 6)
  5. Solinet® 15/40
  6. Fourreau de jonction
  7. Relevé d‘étanchéité suivant DTU







Solinet® Série 10



solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet® 10/50


Avis Technique CSTB


  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • cintrable (non percé)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine.
Débord 10 mm - Recouvrement 50 mm.

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition



  1. 7 mm tous les 300 mm






Solinet® 10/110


Avis Technique CSTB


  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible public (avec protecteur alu)
  • cintrable (non percé)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine.
Débord 10 mm - Recouvrement 110 mm.

Finition



  1. 7 mm tous les 300 mm

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Accessoires du Solinet Série 10


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction






Exemple d'utilisation du Solinet Série 10

Solinet 10/50

  1. Mastic titulaire du label SNJF façade
  2. Fond de joint
  3. Fixation Danivit 6 (inox Ø 6)
  4. Joint arrière
  5. Solinet® 10/50
  6. Fourreau de jonction
  7. Relevé d‘étanchéité suivant DTU
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet® Série 20



solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet® 20/60


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 20 mm - Recouvrement 65 mm
Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition


  1. 7 mm tous les 300 mm






Solinet® 20/100


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible public (avec protecteur alu)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 20 mm - Recouvrement 105 mm

Finition



  1. 7 mm tous les 300 mm

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Accessoires du Solinet Série 20


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction et embout






Exemple d'utilisation du Solinet Série 20

Solinet® 20/100

  1. Protecteur alu (obligatoire en terrasse accessible public)
  2. Mastic titulaire du label SNJF façade
  3. Fond de joint
  4. Fixation Danivit 6 (inox Ø 6)
  5. Joint arrière
  6. Solinet® 20/100
  7. Fourreau de jonction
  8. Relevé d‘étanchéité suivant DTU
  9. Gros oeuvre
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012







Solinet® Série 50



solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet® 15/50


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 15 mm - Recouvrement 55 mm

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition






Solinet® 40/50


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible au public (avec protecteur alu)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 40 mm - Recouvrement 55 mm

Finition

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet® 60/50


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible public (avec protecteur alu)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 60 mm - Recouvrement 55 mm

Finition






Solinet® 100/50


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible au public (avec protecteur alu)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 100 mm - Recouvrement 50 mm
Spécifique pour ITE

Finition

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet® 160/50


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible au public (avec protecteur alu)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 160 mm - Recouvrement 50 mm
Spécifique pour relevé d’étanchéité avec isolation

Finition






Accessoires du Solinet Série 50


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction et embout

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet 160/50

Solinet® 160/50

  1. Protecteur alu
  2. Mastic titulaire du label SNJF façade
  3. Fond de joint
  4. Fixation Danivit 6 (inox Ø 6)
  5. Solinet® 160/50
  6. Fourreau de jonction
  7. Relevé d‘étanchéité suivant DTU
  8. Gros oeuvre







Solinet® 25/150



solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible public (avec protecteur alu)

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine
Débord 25 mm - Recouvrement 143 mm

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition


  1. 7 mm tous les 300 mm






Accessoires du Solinet 25/150


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction
  4. Embout
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet 25/150

  1. Protecteur alu (obligatoire en terrasse accessible public)
  2. Mastic titulaire du label SNJF façade
  3. Fond de joint
  4. Fixation Danivit 6 (inox Ø 6)
  5. Joint arrière
  6. Solinet® 25/150
  7. Fourreau de jonction
  8. Relevé d‘étanchéité suivant DTU







Solinet® Plinthe



solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Plinthe de recouvrement


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • terrasse végétalisée ou jardin
  • terrasse accessible public

Solinet Plinthe, de recouvrement permet la protection en indépendance des relevés, une fixation et une étanchéité invisibles à l'abri des intempéries et UV, une libre dilation du profil de recouvrement et une esthétique nouvelle

Solin en aluminium extrudé, il est composé de 2 profils:

  • Un profil support extrudé avec gorge carré et fond de joint préposé en usine
  • Une plinthe de recouvrement qui permet une fixation et une étanchéité invisibles et une protection mécanique du joint mastic en tête.


Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition


  1. 7 mm tous les 300 mm






Accessoires du Solinet Plinthe


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction
  4. Embout
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet Plinthe

  1. Mastic titulaire du label SNJF façade
  2. Fond de joint
  3. Fixation Danivit 6 (inox Ø 6)
  4. Support de plinthe et profil d‘étanchéité
  5. Système permettant un bon clipasge et coulissement de la plinthe
  6. Solinet® Plinthe
  7. Fourreau de jonction
  8. Relevé d'étanchéité suivant DTU







Solinet® Contour

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Solinet Contour


Avis Technique CSTB

  • terrasse inaccessible ou technique
  • terrasse accessible privatif
  • cintrable

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Solin en aluminium extrudé composé de:

  • un Solinet 10/50 en aluminium extrudé à gorge carrée avec double joints préposés en usine, servant de support.
  • un pliage en aluminium 15/10.

Débord 10 mm - Recouvrement 125, 150, 175 et 200 mm.
Autres dimensions sur demande. Fixations invisibles - Solution originale et esthétique en rénovation.

Finition


  1. 7 mm tous les 300 mm






Accessoires du Solinet Contour


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet Contour

Solinet® 125 en rénovation

  1. Mastic titulaire du label SNJF façade
  2. Fond de joint
  3. Fixation Danivit 6 (inox Ø 6)
  4. Joint arrière
  5. Solinet® 10/50
  6. Solinet® contour 125
  7. Fourreau de jonction
  8. Relevé d‘étanchéité suivant DTU
  9. Gros oeuvre







Solinet® Porte-dalle

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Avis Technique CSTB

  • Terrasse inaccessible ou technique
  • Terrasse accessible privatif
  • Terrasse accessible public (avec protecteur alu)
  • Terrasse végétalisée ou jardin

Solin en aluminium extrudé à gorge carrée avec double joints préposés en usine.

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.


Double fonction:

  • Protection en tête du relevé d'étanchéité
  • Support de dallettes sur plots dont il assure la stabilité en périphérie de terrasse.

  1. 7 mm tous les 300 mm


Accessoires du Solinet Porte-dalle


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau de jonction
  3. Fourreau d'angle rentrant
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet Porte-dalle

  1. Protecteur alu
  2. Mastic titulaire du label SNJF façade
  3. Fond de joint
  4. Fixation Danivit 6 (inox Ø 6)
  5. Joint arrière
  6. Solinet® Porte-dalle
  7. Dalette
  8. Gros oeuvre







Solinet® Départ d'isolant

solinet-depart-isolant-facade-isolation-thermique-exterieur-aluminium-protection-etancheite-solin-ITE-rail

Présentation du système

Solinet Départ d'isolant est posé en façade des bâtiments avec Isolation Thermique par l'Extérieur.

Ce système est en aluminium breveté, présentant une double fonction:

  • Il protège le relevé d’étanchéité conformément au DTU 20.12
  • Il constitue un rail de départ de l’isolant en façade.

Il permet de minimiser l'échange thermique à l’interface entre la façade et le relevé d’étanchéité. Le pont thermique est ainsi réduit de 50% par rapport à une pose traditionnelle (dissociation du solin et du rail de départ d’isolant).







Description du système


Livraison en longueurs de 2500 mm, percées de trous Ø7 mm tous les 300 mm, pour permettre la fixation par des chevilles à frapper type Danivit Ø6 mm.

La partie avant est ajourée de trous Ø6 mm afin de permettre une accroche du crépi. La goutte d'eau est percée de trous Ø6 mm afin de permettre l'écoulement de la condensation.

Les accessoires (angles rentrants, angles sortants, jonctions clipsées de la partie avant et fourreaux de solin) sont nécessaires à l’étanchéité du système.

Solinet® Départ d’isolant est disponible en 15 modèles permettant de couvrir des épaisseurs d’isolants comprises entre 80 et 220 mm.
Modèles disponibles : 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 210 et 220 mm.

Domaine d’application


Solinet Départ d‘isolant est utilisé :

  • en toiture-terrasse inaccessible (gravillonnée, végétalisée, ...)
  • en toiture-terrasse accessible (avec ou sans dalle sur plot)
  • en toiture jardin
  • en protection du relevé d’étanchéité (paroi enterrée).
solinet-depart-isolant-facade-isolation-thermique-exterieur-aluminium-protection-etancheite-solin-ITE-rail






solinet-depart-isolant-facade-isolation-thermique-exterieur-aluminium-protection-etancheite-solin-ITE-rail

Exemple d'utilisation

Solinet® Départ d’isolant est adapté pour des départs d’isolants dont l’épaisseur est comprise entre 80 et 220 mm.



  1. Crépi
  2. Isolant en façade (de 80 à 220 mm)
  3. Mastic titulaire du label SNJF façade
  4. Solinet® Départ d'isolant
  5. Relevé d'étanchéité isolé






Les accessoires

Les pièces de jonction et d’angles sont préfabriquées en usine et assurent :

  • un alignement parfait des longueurs
  • l’étanchéité au raccordement des longueurs



  1. Fourreau d'angle rentrant
  2. Jonction clipsée de la partie avant
  3. Fourreau du solin
  4. Fourreau d'angle sortant
solinet-depart-isolant-facade-isolation-thermique-exterieur-aluminium-protection-etancheite-solin-ITE-rail






Exemples de mise en œuvre

solinet-depart-isolant-facade-isolation-thermique-exterieur-aluminium-protection-etancheite-solin-ITE-rail
Mise en œuvre type pour toiture-terrasse gravillonnée (relevé non isolé)






Mise en œuvre pour jardin (paroi enterrée avec relevé isolé)
solinet-depart-isolant-facade-isolation-thermique-exterieur-aluminium-protection-etancheite-solin-ITE-rail







Spécial pont et parking

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Avis Technique CSTB

  • Terrasse accessible privatif
  • Terrasse accessible public (avec protecteur alu)
  • Parking

Ce dispositif a été particulièrement étudié pour traiter le cas des relevés d’étanchéité en :

  • Gros oeuvres d’art (ponts et viaducs)
  • Terrasses circulées
  • Parking

Il remplace la solution proposée dans le Fascicule 67 du CCTG, titre I, article 9.1.2.3. Il est également conforme aux DTU. Solin en aluminium extrudé à gorge carrée avec triple joints préposés en usine pour parkings, ponts et ouvrages d`arts. Recouvrement 110 mm

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition



  1. 7 mm tous les 300 mm






Accessoires du Solinet Spécial pont et parking


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet Spécial pont et parking

Dans le cas d'un parking

  1. Protecteur alu
  2. Mastic titulaire du label SNJF façade
  3. Fond de joint
  4. Ergot de levier
  5. Fixation Danivit 6 (inox Ø 6)
  6. Solinet® spécial Pont et parking
  7. Relevé d‘étanchéité suivant DTU
  8. Joint de compression
  9. Ergots de compression
  10. Raidisseurs
  11. Fourreau de jonction
  12. Revêtement
  13. Gros oeuvre







Fixnet®

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Fixnet 40

La série Fixnet est utilisée en fixation mécanique des membranes d’étanchéité.
Le modèle 40 est cintrable.

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.



  1. 7 mm tous les 300 mm






Fixnet 45

Fixation mécanique des membranes d’étanchéité.



  1. 7 mm tous les 300 mm

solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Fixnet 50

Fixation mécanique des membranes d’étanchéité.



  1. 7 mm tous les 300 mm


Exemple d'utilisation du Fixnet

Fixnet® 45 - En protection du relevé avec fond de joint

  1. Mastic titulaire du label SNJF façade
  2. Fond de joint
  3. Fixation Danivit 6 (inox Ø 6)
  4. Fixnet® 45
  5. Relevé d‘étanchéité suivant DTU
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012







Solinet® 70


Solinet® 70 est utilisé en protection et raccordement des relevés d'étanchéité en couverture. En aluminium extrudé avec gorge carrée, il dispose de 2 joints de protection préposés en usine.

Profilés en longueur standard de 3000 mm, pré-percés en usine tous les 300 mm.

Finition


  1. 7 mm tous les 300 mm






Accessoires du Solinet 70


Conformément à l'avis technique, les accessoires sont nécessaires pour une garantie d'étanchéité et une finition parfaite.



  1. Fourreau d'angle sortant
  2. Fourreau d'angle rentrant
  3. Fourreau de jonction
solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012






solinet-solin-systeme-aluminium-isolation-protection-releve-etanche-toiture-terrasse-abergement-engravure-bandes-solines-etancheite-profiles-CSTB-DTU2012

Exemple d'utilisation du Solinet 70

Raccordement en rive latérale et frontale à l'aide de Solinet® sur couverture en bandeaux bitumés ou tuiles à emboitement

  1. Mastic titulaire du label SNJF façade
  2. Fond de joint
  3. Joint arrière
  4. Solinet® 70
  5. Fixation Danivit 6 (inox Ø 6)
  6. Bande de recouvrement
  7. Couverture
  8. Sous-construction
